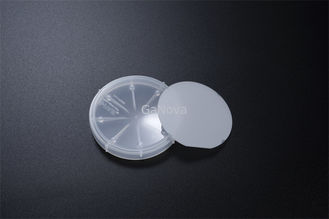

La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm

La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm
La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm

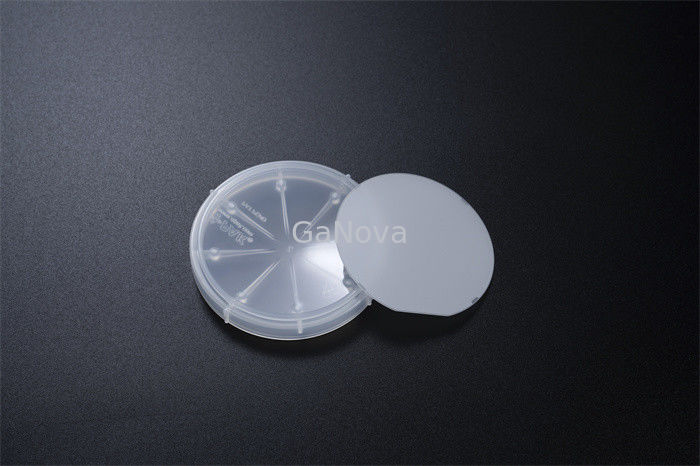

Grande immagine :  La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD09-001-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T

La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm

descrizione
Dimensione: 50,80 ± 0,10 mm Spessore: 430±10μm
Larghezza del bordo piatto: 16 ± 1,0 mm Angolo del bordo piatto: A-plane±0.2˚
TTV: ≤5μm Arco: ≤-8~0μm
Rugosità della superficie frontale: ≤0,25 nm Rugosità della superficie posteriore: 0,8~1,2μm
Evidenziare:

1.2um ha modellato Sapphire Substrates

,

monocristallo dello zaffiro 0.8um

,

Sapphire Substrates modellata

Rugosità di superficie posteriore Sapphire Substrates Flat Edge Width modellata 0.8~1.2μm 16±1.0mm

Sapphire Substrates modellata 2inch, chip del LED, materiale del substrato

Sapphire Substrates modellata (PSS) è wafer micro-modellati usati per fabbricare i diodi luminescenti del nitruro di gallio (GaN) (LED). PSS riduce la densità di dislocazione nello strato di GaN. Ciò provoca l'estrazione più efficiente del llight mentre aumenta la luminosità.

Facendo uso di Sapphire Substrates modellata può aumentare significativamente l'uscita leggera del LED. I benefici includono:

- Emissioni di luce aumentate degli strati attivi della buca di potenziale come risultato di densità epitassiale riduttrice di difetto.

- PSS riduce la perdita di luce dovuto i fenomeni totali della riflessione interna (TIR) permettendo ad un fotone che sparge l'effetto.

2inch ha modellato il substrato dello zaffiro
Oggetto Al2 O3

La rugosità di superficie posteriore 0.8um a 1.2um ha modellato Sapphire Substrates Width 16mm 0

Dimensione 50.80±0.10mm
Spessore 430±10μm
Larghezza piana del bordo

16±1.0mm

Angolo piano del bordo A-plane±0.2o
TTV ≤5μm
ARCO ≤-8~0μm
Front Surface Roughness ≤0.25nm
Rugosità di superficie posteriore 0.8~1.2μm
Bordo Giro
Fabbricazione del laser indietro

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
