Dettagli:
|
| Nome di prodotto: | Wafer sic epitassiale | Crystal Form: | 4h |
|---|---|---|---|
| Bordo del wafer: | smussatura | Diametro: | 150.0mm +0mm/-0.2mm |
| Orientamento di superficie: | Fuori asse: ° di 4°toward <11-20>±0.5 | Lunghezza piana primaria: | ± 1.5mm di 47.5mm |
| Evidenziare: | Wafer epitassiale SiC in cristallo 4H,wafer Epi 4H,wafer epitassiale SiC 47 |
||

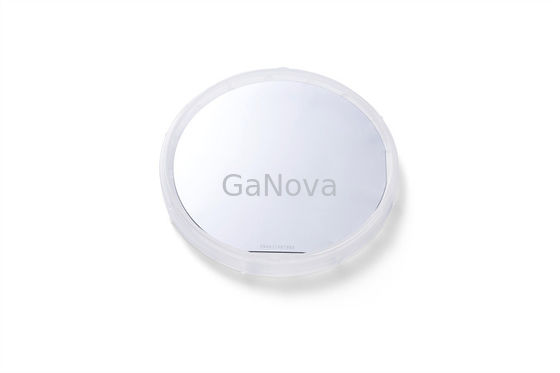

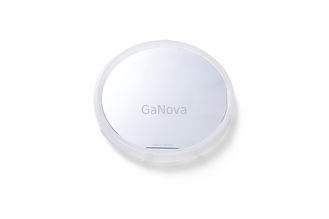

JDCD03-001-004 SiC wafer epitassiale bordo wafer smussatura 350.0μm± 25.0 μm
JDCD03-001-004
Panoramica
Attualmente vengono utilizzati diversi metodi per far crescere lo strato epitassiale su silicio esistente o altri wafer: deposizione di vapore chimico organico metallico (MOCVD) ed epitassia da fascio molecolare (MBE), LPE, HVPE.
Implica la crescita di cristalli di un materiale sulla faccia cristallina di un altro (eteroepitassia) o dello stesso materiale (omoepitassia).La struttura reticolare e l'orientamento o la simmetria reticolare del materiale a film sottile è identica a quella del substrato su cui è depositato.Ancora più importante, se il substrato è un singolo cristallo, anche il film sottile sarà un singolo cristallo.Contrasto con monostrato autoassemblato e mesotassia.
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Forma di cristallo | 4H | ||
| Politipo | Nessuno Consentito | Area≤5% | |
| (DMP)UN | ≤0,2/cm2 | ≤0,5/cm2 | ≤5/cm2 |
| Piastre esagonali | Nessuno Consentito | Area≤5% | |
| Policristallo esagonale | Nessuno Consentito | ||
| InclusioniUN | Area≤0,05% | Area≤0,05% | N / A |
| Resistività | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (DAP)UN | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)UN | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (DBP)UN | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)UN | ≤600/cm2 | ≤1000/cm2 | N / A |
| Errore di impilamento | Area ≤0,5%. | Area ≤1%. | N / A |
|
Contaminazione da metalli superficiali |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Diametro | 150,0mm+0mm/-0,2mm | ||
| Orientamento della superficie | Fuori asse:4° verso <11-20>±0,5 ° | ||
| Lunghezza piatta primaria | 47,5 mm ± 1,5 mm | ||
| Lunghezza piatta secondaria | Nessun appartamento secondario | ||
| Orientamento piatto primario | Parallelo a<11-20>±1° | ||
| Orientamento piatto secondario | N / A | ||
| Disorientamento ortogonale | ±5,0° | ||
| Finitura superficiale | C-Face: smalto ottico, Si-Face: CMP | ||
| Bordo del wafer | Smussatura | ||
|
Ruvidezza della superficie (10μm × 10μm) |
Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm | ||
| SpessoreUN | 350,0 μm ± 25,0 μm | ||
| LTV(10mm×10mm)UN | ≤2μm | ≤3μm | |
| (TTV)UN | ≤6μm | ≤10μm | |
| (ARCO)UN | ≤15μm | ≤25μm | ≤40μm |
| (Ordito)UN | ≤25μm | ≤40μm | ≤60μm |
| Schegge/Rientri | Nessuno consentito ≥0,5 mm di larghezza e profondità | Qty.2 ≤1.0 mm Larghezza e Profondità | |
|
GraffiUN (Si faccia, CS8520) |
≤5 e lunghezza cumulativa≤0,5 × diametro wafer |
≤5 e lunghezza cumulativa≤1,5 × wafer Diametro |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | N / A |
| Crepe | Nessuno Consentito | ||
| Contaminazione | Nessuno Consentito | ||
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Esclusione del bordo | 3 mm | ||
Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.
