50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um

50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um
50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um

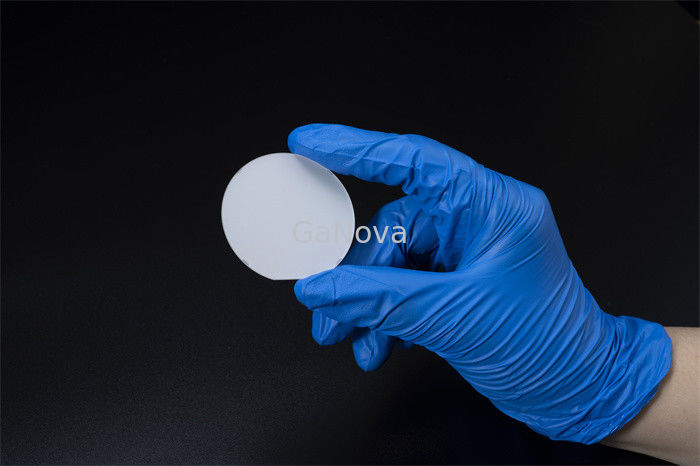

Grande immagine :  50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD09-001-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T
Contatto

50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um

descrizione
Dimensione: 50,80 ± 0,10 mm Spessore: 430±10μm
Larghezza del bordo piatto: 16 ± 1,0 mm TTV: ≤5μm
Arco: ≤-8~0μm Rugosità della superficie frontale: ≤0,25 nm
Evidenziare:

Substrati lucidati modellati dello zaffiro

,

Sapphire Wafer a 6 pollici

,

substrati dello zaffiro lucidati 50.80mm

La dimensione 50.80±0.10mm ha modellato Sapphire Substrates Thickness 430±10μm

Sapphire Substrates modellata 2inch, chip del LED, materiale del substrato

Sapphire Substrates modellata (PSS) è substrato micro-modellato dello zaffiro usato per a GaN ha basato i diodi luminescenti (LED). Lo PSS riduce la densità di dislocazione nello strato di GaN, migliora l'efficienza leggera dell'estrazione ed aumenta la luminosità del LED.

Caratteristiche:

il modello della Nano-scala è disponibile
I tipi della cupola, della colonna o della barretta sono disponibili
Il modello su ordinazione è benvenuto

2inch ha modellato il substrato dello zaffiro
Oggetto Al2O3

50.80mm hanno modellato Sapphire Substrates Thickness lucidata 440um 0
Dimensione 50.80±0.10mm
Spessore 430±10μm
Larghezza piana del bordo

16±1.0mm
Angolo piano del bordo A-plane±0.2o
TTV ≤5μm
ARCO ≤-8~0μm
Front Surface Roughness ≤0.25nm
Rugosità di superficie posteriore 0.8~1.2μm
Bordo Giro
Fabbricazione del laser indietro

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
