Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm

Certificazione
La CINA Shanghai GaNova Electronic Information Co., Ltd. Certificazioni
Sono ora online in chat

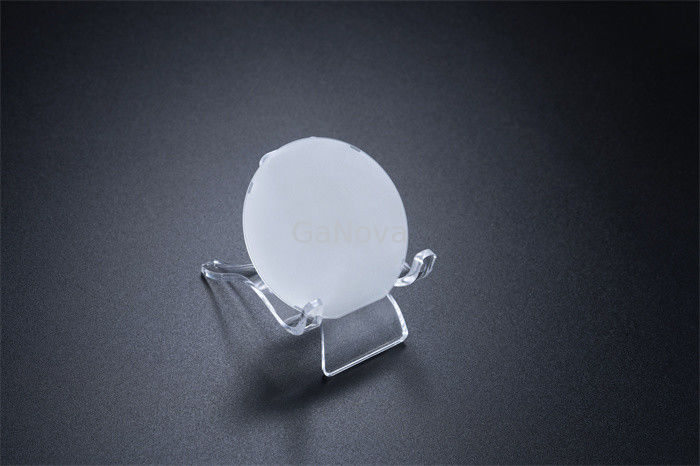

Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm

Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm
Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm

Grande immagine :  Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD09-001-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T

Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm

descrizione
Dimensione: 50,80 ± 0,10 mm Spessore: 430±10μm
Larghezza del bordo piatto: 16 ± 1,0 mm TTV: ≤5μm
Arco: ≤-8~0μm Rugosità della superficie frontale: ≤0,25 nm
Evidenziare:

Substrati in zaffiro da 2 pollici modellati

,

substrato per chip LED ISO

,

substrati in zaffiro da 2 pollici 50

Substrati in zaffiro modellato da 2 pollici, chip LED, materiale del substrato



I substrati in zaffiro modellato (PSS) sono fabbricati e utilizzati nei LED basati su GaN per aumentare l'efficienza quantica interna riducendo i difetti del cristallo GaN.Possono anche migliorare l'efficienza quantistica esterna aumentando l'area di riflessione.

I substrati di zaffiro piano R sono preferiti per la deposizione etero-epitassiale di silicio.Viene utilizzato nella produzione di semiconduttori, microonde e applicazioni IC microelettroniche.



Substrato in zaffiro modellato da 2 pollici
Articolo Al2O3





Substrati in zaffiro da 2 pollici modellati Substrato per chip LED 50,80 mm 0



















Dimensione 50,80 ± 0,10 mm
Spessore 430±10μm
Larghezza del bordo piatto



16 ± 1,0 mm

Angolo del bordo piatto Piano A ± 0,2o
TTV ≤5μm
ARCO ≤-8~0μm
Rugosità della superficie frontale ≤0,25 nm
Rugosità della superficie posteriore 0,8~1,2μm
Bordo Girare
Realizzazione laser Indietro



Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
