Efficienza 1.0W/A del pendio di stampa laser del chip del diodo laser della corrente di soglia 0.5A

Grande immagine : Efficienza 1.0W/A del pendio di stampa laser del chip del diodo laser della corrente di soglia 0.5A

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento:	T/T

Contatto

Efficienza 1.0W/A del pendio di stampa laser del chip del diodo laser della corrente di soglia 0.5A

descrizione

Tipo del pacchetto:	Montaggio superficiale, pacchetto standard	Tipo:	Diodo laser
Applicazione:	Stampa laser	Temperatura di funzionamento:	15-55℃
Lunghezza d'onda:	915 nm	Potenza di uscita:	10
Efficienza in pendenza:	1,0 W/A	Dimensione dell'emettitore:	94μm
Evidenziare:	Chip a diodi laser da 0 , 5 A , chip da 915 nm su submount

Efficienza 1.0W/A del pendio di stampa laser del chip del diodo laser della corrente di soglia 0.5A

Chip laser a diodi COS 915nm 10W su design sottomontaggio

La sorgente luminosa è integrata mediante incollaggio flip-chip direttamente sul substrato Si che consente il funzionamento ad alta temperatura e vengono utilizzati convertitori spot-size per un accoppiamento efficiente alla guida d'onda Si.Una struttura metallo-semiconduttore-metallo (MSM) InGaAs/InP è integrata utilizzando tecniche di incollaggio di wafer e utilizzata per il fotorilevamento e viene dimostrata un'elevata reattività.

Ottico
Lunghezza d'onda centrale	915 nm
Potenza di uscita	10W
Ampiezza spettrale FWHM	≤6nm
Efficienza in pendenza	1,0 W/A
Divergenza dell'asse veloce	60 gradi
Divergenza asse lenta	11°
Modalità di polarizzazione	TE
Dimensioni dell'emettitore	94um
Elettrico
Corrente di soglia	0,5 A
Corrente operativa	12A
Tensione di funzionamento	1,65 V
Efficienza di conversione di potenza	58%
Termico
temperatura di esercizio	15-55℃
Temperatura di conservazione	-30-70℃
Lunghezza d'onda temp.Coefficiente	0,3 nm/℃

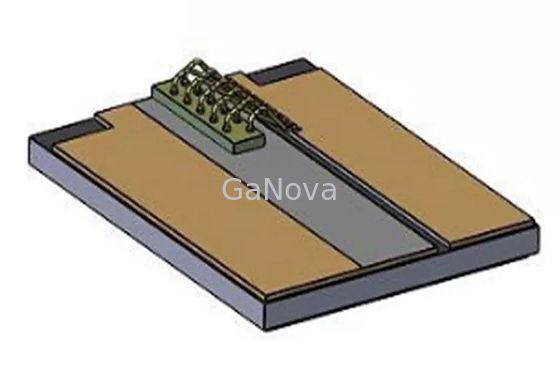

Disegno

Efficienza 1.0W/A del pendio di stampa laser del chip del diodo laser della corrente di soglia 0.5A 0

FAQ

D1: Quali metodi di pagamento supportate?
T/T e Western Union, per la tua scelta

Q2: quanto tempo posso ricevere il pacchetto?
Normalmente 1-2 settimane FedEx, DHL Express, UPS, TNT

Q3: qual è il tempo di consegna?
I prodotti standard sono tutti disponibili.Spedizione tramite Express entro 3~4 giorni lavorativi.Lo stack personalizzato richiede 15 giorni lavorativi.

Q4: sei una società commerciale o un produttore?
Siamo produttori con oltre 11 anni di esperienza e forniamo anche la soluzione tecnica a tutti i clienti.

Q5: puoi garantire la tua qualità?
Naturalmente, siamo uno dei produttori più rinomati in Cina.La qualità per noi è la cosa più importante, diamo grande valore alla nostra reputazione.La migliore qualità è sempre il nostro principio.
