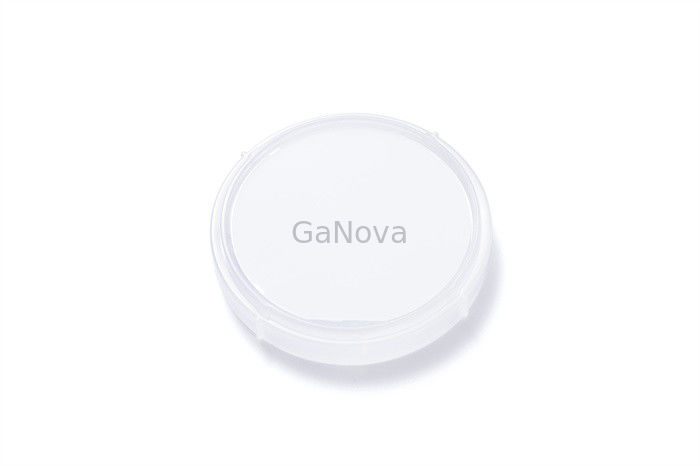

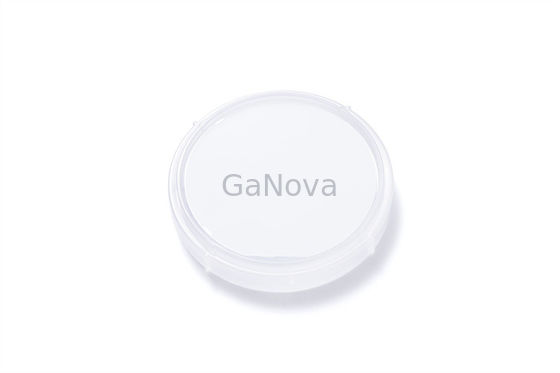

Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round

Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round
Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round

Grande immagine :  Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD09-001-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T

Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round

descrizione
Dimensione: 50,80 ± 0,10 mm Spessore: 430±10μm
Larghezza del bordo piatto: 16 ± 1,0 mm Angolo del bordo piatto: A-plane±0.2˚
TTV: ≤5μm Arco: ≤-8~0μm
Rugosità della superficie frontale: ≤0,25 nm Rugosità della superficie posteriore: 0,8~1,2μm
Evidenziare:

Substrati in zaffiro modellato

,

materiale zaffiro BOW -8um

,

substrati in zaffiro modellato bordo rotondo

Piano A ± 0,2oSubstrati in zaffiro modellato BOW ≤-8~0μm Edge Round





La formazione di LED su substrati di zaffiro modellato è il metodo più conveniente per la produzione di tali dispositivi.Questi LED presentano un'intensità di elettroluminescenza ad alta normalizzazione e un'elevata efficienza di estrazione della luce.

Inoltre, i wafer modellati riducono la densità dei difetti e le perdite totali per riflessione interna.Questi vantaggi stanno guidando l'adozione di LED a base di nitruro-semiconduttore da parte dei produttori.





Substrato in zaffiro modellato da 2 pollici
Articolo Al2O3





Substrati in zaffiro a motivi piani BOW -8 - 0μm Edge Round 0



















Dimensione 50,80 ± 0,10 mm
Spessore 430±10μm
Larghezza del bordo piatto



16 ± 1,0 mm

Angolo del bordo piatto Piano A ± 0,2o
TTV ≤5μm
ARCO ≤-8~0μm
Rugosità della superficie frontale ≤0,25 nm
Rugosità della superficie posteriore 0,8~1,2μm
Bordo Girare
Realizzazione laser Indietro



Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
