Dettagli:
|
| Dimensioni: | 50,8 ± 1mm | Spessore: | 350 ± 25μm |
|---|---|---|---|
| Piano di orientamento: | ± 0.5˚, 16 ± 1mm (di 1-100) | Piano secondario di orientamento: | ± 3˚, 8 ± 1mm (di 11-20) |
| TTV: | ≤ 15μm | Arco: | ≤ 40μm del ≤ 20μm |
| Evidenziare: | Substrato monocristallino da 2 pollici di GaN,Resistenza GaN Substrato monocristallino |
||

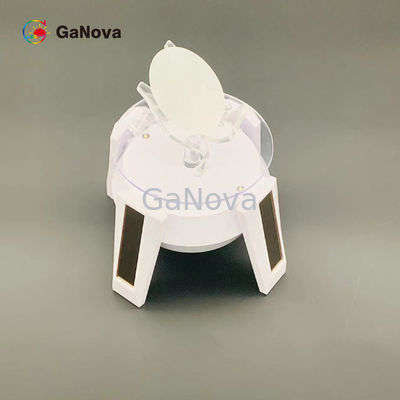

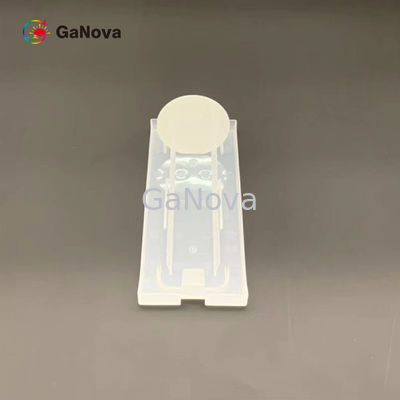

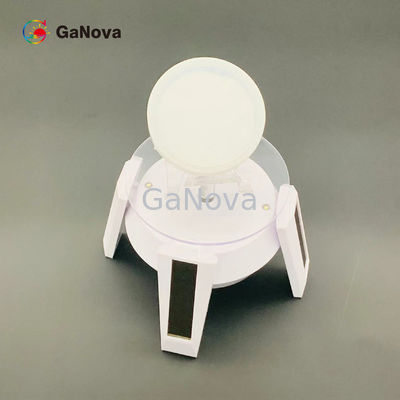

Substrato a cristallo singolo GaN autoportante di tipo SI drogato Fe con faccia C da 2 pollici Resistività > 106Dispositivi RF Ω·cm
Panoramica
Wafer epitassiali di nitruro di gallio (GaN) (epi-wafer).Wafer di transistor ad alta mobilità elettronica GaN (HEMT) su diversi substrati come substrato di silicio, substrato di zaffiro, substrato di carburo di silicio (SiC).Offriamo GaN su wafer SiC per applicazioni RF e di potenza.
| Substrati U-GaN/SI-GaN autoportanti da 2 pollici | |||||||
|
Livello eccellente (S) |
Livello di produzione(B) |
Ricerca livello (B) |
Manichino livello (C) |
Nota: (1) Area utilizzabile: esclusione bordo e macro difetti (2) 3 punti: gli angoli di taglio errato delle posizioni (2, 4, 5) sono 0,35 ± 0,15o |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| Dimensioni | 50,8±1 mm | ||||||
| Spessore | 350 ± 25 micron | ||||||
| Orientamento piatto | (1-100) ± 0,5o, 16±1 mm | ||||||
| Orientamento secondario piatto | (11-20) ± 3o, 8 ± 1mm | ||||||
| Resistività (300K) |
< 0,5 Ω·cm per tipo N (non drogato; GaN-FS-CU-C50) o > 1 x 106Ω·cm per Semi-isolante (Fe-drogato; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 micron | ||||||
| ARCO | ≤ 20 micron ≤ 40 micron | ||||||
| Rugosità della superficie della faccia Ga |
< 0,2 nm (lucidato) o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
||||||
| N rugosità della superficie della faccia |
0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
||||||

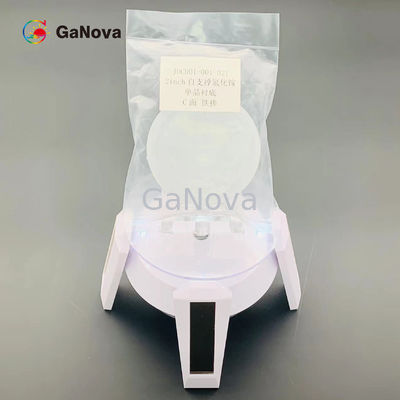

| Pacchetto | Confezionato in una camera bianca in un singolo contenitore di wafer | ||||||
| Zona utilizzabile | > 90% | >80% | >70% | ||||
| Densità di dislocazione | <9.9x105cm-2 | <3x106cm-2 | <9.9x105cm-2 | <3x106cm-2 | <3x106cm-2 | ||
| Orientamento: piano C (0001) fuori angolo rispetto all'asse M |
0,35 ± 0,15o (3 punti) |
0,35 ± 0,15o (3 punti) |
0,35 ± 0,15o (3 punti) |
||||
| Densità di macro difetti (foro) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Dimensione massima dei macro difetti | < 700 micron | < 2000 micron | < 4000 micron | ||||
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
