il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0,05 Ω·dispositivo di potere di cm/laser

il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN &lt; 0,05 Ω·dispositivo di potere di cm/laser
il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN &lt; 0,05 Ω·dispositivo di potere di cm/laser il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN &lt; 0,05 Ω·dispositivo di potere di cm/laser il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN &lt; 0,05 Ω·dispositivo di potere di cm/laser il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN &lt; 0,05 Ω·dispositivo di potere di cm/laser

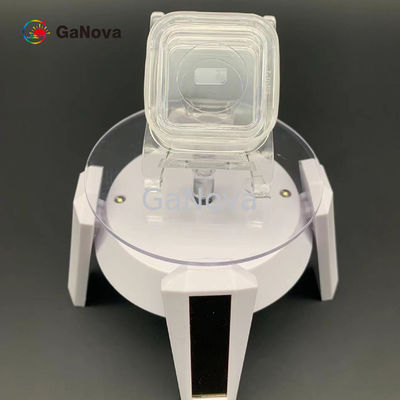

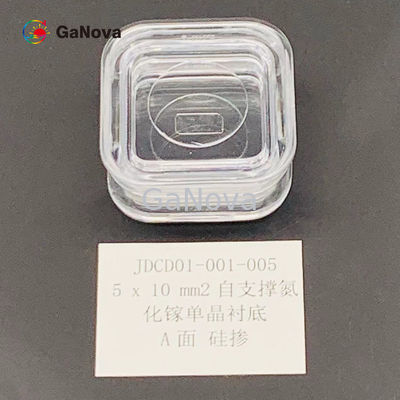

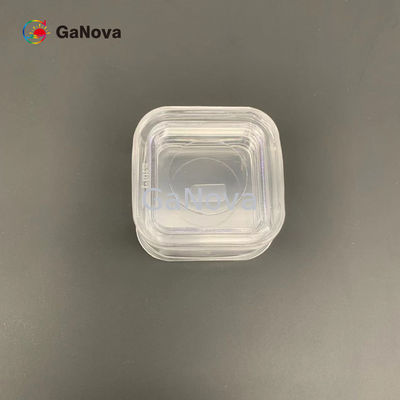

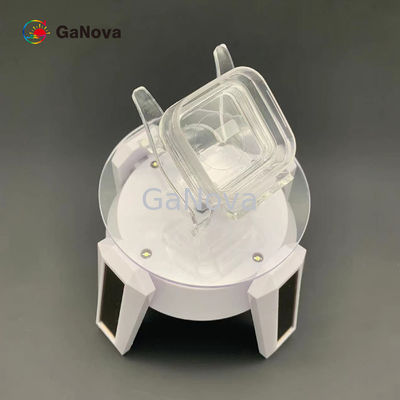

Grande immagine :  il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0,05 Ω·dispositivo di potere di cm/laser

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD01-001-005
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month
Contatto

il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0,05 Ω·dispositivo di potere di cm/laser

descrizione
Dimensioni: ² di 10mm x di 5 Spessore: 350 ±25µm
Orientamento: Un aereo (11-20) fuori dall'angolo verso l'aereo di M.-asse 0 ±0.5° A (11-20) fuori dall'angolo vers TTV: µm del ≤ 10
Arco: - 10 µm ≤ BOW ≤ 10 µm Macro densità di difetto: ² 0cm⁻
Area utilizzabile: > 90% (esclusione del bordo) Nome di prodotto: GaN Epitaxial Wafer
Evidenziare:

5*10mm2 GaN Substrato monocristallo

il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0="">


Panoramica

La densità di potenza notevolmente è migliorata in dispositivi del nitruro di gallio confrontati a silicio un perché GaN ha la capacità di sostenere le frequenze di commutazione molto più alte. Inoltre ha una capacità aumentata di sostenere le temperature elevate.

Substrati indipendenti di un GaN del fronte
Oggetto GaN-FS-UN-u-s GaN-FS-UN-n-s GaN-FS-Un-SI-s

il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0,05 Ω·dispositivo di potere di cm/laser 0Nota:

Un angolo circolare dell'arco (R < 2="" mm="">

Dimensioni 5 x 10 millimetri2
Spessore µm 350 ±25
Orientamento

Un aereo (11-20) fuori dall'angolo verso l'M.-asse 0 ±0.5°

Un aereo (11-20) fuori dall'angolo verso l'C-asse - 1 ±0.2°
Tipo di conduzione N tipo N tipo Semi-isolamento
Resistività (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV µm del ≤ 10
ARCO - 10 µm del ≤ 10 dell'ARCO del ≤ del µm
Front Surface Roughness

< 0="">

o < 0="">

Rugosità di superficie posteriore

0,5 μm ~1,5

opzione: 1~3 nanometro (terra fine); < 0="">

Densità di dislocazione Da 1 x 105 - 3 x 106 cm2
Macro densità di difetto 0 cm2
Area utilizzabile > 90% (esclusione del bordo)
Pacchetto Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore di 6 PCS, nell'ambito di un'atmosfera dell'azoto

Appendice: Il diagramma dell'angolo del miscut

il Un-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0,05 Ω·dispositivo di potere di cm/laser 1

Se ±0.5°dei δ1 = 0, quindi un aereo (11-20) fuori dall'angolo verso l'M.-asse è 0 ±0.5°.

Se δ2 = - 1 ±0.2°, quindi un aereo (11-20) fuori dall'angolo verso l'C-asse è - 1 ±0.2°.

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
