Dettagli:
|
| Nome di prodotto: | GaN Substrate indipendente | Dimensioni: | 5 x 10 millimetri di ² |
|---|---|---|---|
| Spessore: | 350 ±25µm | TTV: | ≤ 10µm |
| Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm | Macro densità di difetto: | ² 0cm⁻ |
| Evidenziare: | Wafer epitassiale GaN non drogato,substrati GaN autoportanti,wafer epitassiale GaN faccia M |
||

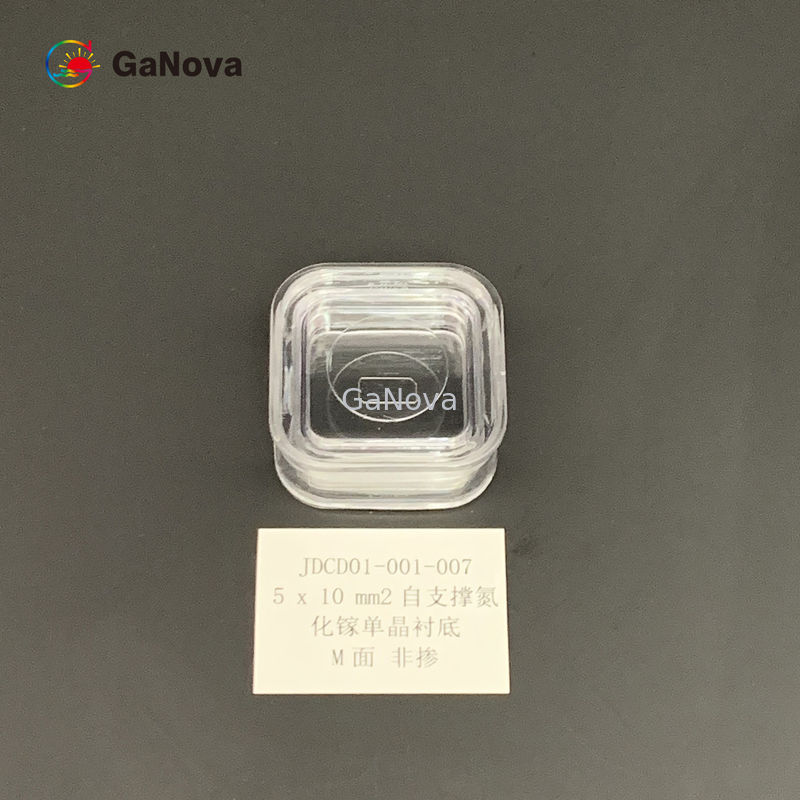

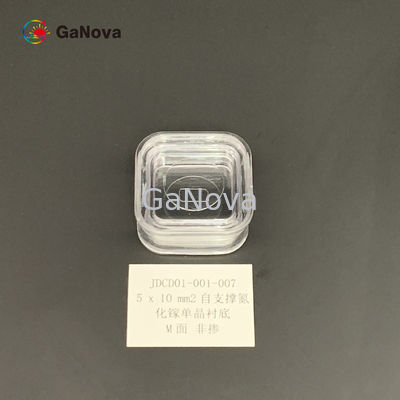

5 X 10 mm2M Face Free-Standing Substrati GaN 350 ±25 µm TTV ≤ 10 µm
5*10,5 mm2M-face Substrato monocristallino GaN autoportante di tipo n non drogato Resistività < 0,1 Ω·cm Dispositivo di potenza/wafer laser
Panoramica
Il substrato GaN ha un orientamento superficiale controllato, privo di danni, molto piatto (Rms <0,2 nm) e superfici a gradini atomici controllati.È stata raggiunta una qualità superficiale adatta alla crescita epitassiale.
Diodi laser: LD viola, LD blu e LD verde
Dispositivi elettronici di potenza, Dispositivi elettronici ad alta frequenza
| M Fasso Fre-stEioNG GUNN SubstRATeS | ||||
| Articolo |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Osservazioni: Un angolo di arco circolare (R < 2 mm) viene utilizzato per distinguere la superficie anteriore e posteriore. |
| Dimensioni | 5 x 10 mm2 | |||
| Spessore | 350 ±25 µm | |||
| Orientamento |
Piano M (1-100) fuori angolo rispetto all'asse A 0 ±0,5° Piano M (1-100) fuori angolo rispetto all'asse C - 1 ±0,2° |
|||
| Tipo di conduzione | Tipo N | Tipo N | Semi-isolante | |
| Resistività (300K) | < 0,1Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosità della superficie frontale |
< 0,2 nm (lucidato)； o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
|||
| Rugosità della superficie posteriore |
0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
|||
| Densità di dislocazione | Da 1x105a 3 x 106cm-2 | |||
| Macro densità dei difetti | 0 cm-2 | |||
| Zona utilizzabile | > 90% (esclusione bordo) | |||
| Pacchetto | Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto | |||
Appendice: Il diagramma dell'angolo errato
Se δ1= 0 ±0,5 gradi, quindi il piano M (1-100) fuori angolo verso l'asse A è 0 ±0,5 gradi.
Se δ2= - 1 ±0,2 gradi, quindi il piano M (1-100) fuori angolo verso l'asse C è - 1 ±0,2 gradi.
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
