Dettagli:
|
| Dimensioni: | ² di 10mm x di 5 | Spessore: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm |
| Macro densità di difetto: | ² 0cm⁻ | Nome di prodotto: | GaN Epitaxial Wafer |
| Evidenziare: | Substrato a singolo cristallo laser GaN |
||
il M.-fronte 5*10mm2 Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0="">

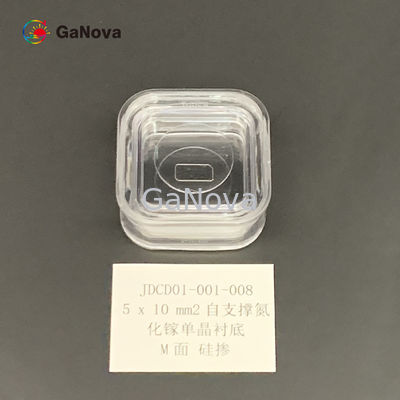

Panoramica
Questi wafer di GaN realizzano i diodi laser ed i dispositivi di potere ultra-luminosi senza precedenti di alto-efficienza per uso nelle sorgenti luminose del proiettore, in invertitori per i veicoli elettrici ed in altre applicazioni.
Le caratteristiche sono l'alta uniformità cristallina e buona e qualità di superficie superiore. I substrati di GaN sono usati per le applicazioni di LD (viola, blu e verde).
| La m. affronta i substrati indipendenti di GaN | ||||
| Oggetto |
GaN-FS-M.-u-s
|
GaN-FS-M.-n-s
|
GaN-FS-M.-SI-s |
Nota: Un angolo circolare dell'arco (R < 2="" mm=""> |
| Dimensioni | 5 x 10 millimetri2 | |||
| Spessore | µm 350 ±25 | |||
| Orientamento |
Aereo di m. (1 - 100) fuori dall'angolo verso l'Un-asse 0 ±0.5° Aereo di m. (1 - 100) fuori dall'angolo verso l'C-asse - 1 ±0.2° |
|||
| Tipo di conduzione | N tipo | N tipo | Semi-isolamento | |
| Resistività (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm del ≤ 10 | |||
| ARCO | - 10 µm del ≤ 10 dell'ARCO del ≤ del µm | |||
| Front Surface Roughness |
< 0=""> o < 0=""> |
|||
| Rugosità di superficie posteriore |
0,5 μm ~1,5 opzione: 1~3 nanometro (terra fine); < 0=""> |
|||
| Densità di dislocazione | Da 1 x 105 - 3 x 106 cm2 | |||
| Macro densità di difetto | 0 cm2 | |||
| Area utilizzabile | > 90% (esclusione del bordo) | |||
| Pacchetto | Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore di 6 PCS, nell'ambito di un'atmosfera dell'azoto | |||
Appendice: Il diagramma dell'angolo del miscut
Se il grado ±0.5 dei δ1 = 0, quindi l'aereo di m. (1 - 100) fuori dall'angolo verso l'Un-asse è di 0 gradi ±0.5.
Se δ2 = - 1 grado ±0.2, quindi l'aereo di m. (1 - 100) fuori dall'angolo verso l'C-asse è - 1 grado ±0.2.
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
