Dettagli:
|
| Dimensioni: | ² di 10mm x di 5 | Spessore: | 350 ±25µm |
|---|---|---|---|
| Orientamento: | (10-11) angolo fuori piano verso l'asse A 0 ±0,5° (10-11) angolo fuori piano verso l'asse C - 1 ±0,2 | TTV: | ≤ 10µm |
| Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm | Macro densità di difetto: | ² 0cm⁻ |
| Area utilizzabile: | > 90% (esclusione del bordo) | Nome di prodotto: | GaN Epitaxial Wafer |
| Evidenziare: | 106 Ω·Cm GaN Substrato monocristallino |
||

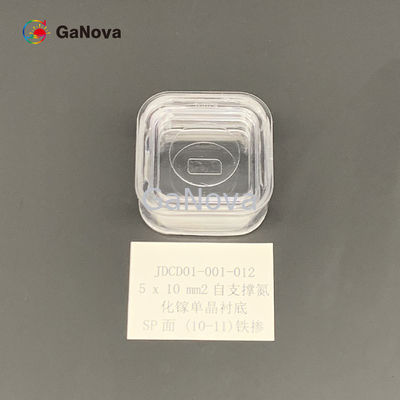

5*10mm2 il PS-fronte (10-11) Non-ha verniciato la resistività indipendente Si tipa del substrato di monocristallo di GaN > 106 Ω·wafer dei dispositivi di cm rf
Ora un nuovo materiale chiamato nitruro di gallio (GaN) ha il potenziale di sostituire il silicio come il cuore dei chip elettronici. Il nitruro di gallio può sostenere le più alte tensioni che il silicio e la corrente possono passare più veloce per. Inoltre, la perdita di energia è significativamente di meno in GaN, rendente lo molto più efficiente.
| (10- 11) affronti i substrati indipendenti di GaN | ||||
| Oggetto |
GaN-FS-PS-U-s
|
GaN-FS-PS-N-s
|
GaN-FS-PS-SI-s |
Nota: Un angolo circolare dell'arco (R < 2="" mm=""> |
| Dimensioni | 5 x 10 millimetri2 | |||
| Spessore | µm 350 ±25 | |||
| Orientamento |
(10 - 11) aereo fuori dall'angolo verso l'Un-asse 0 ±0.5° (10 - 11) aereo fuori dall'angolo verso l'C-asse - 1 ±0.2° |
|||
| Tipo di conduzione | N tipo | N tipo | Semi-isolamento | |
| Resistività (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm del ≤ 10 | |||
| ARCO | - 10 µm del ≤ 10 dell'ARCO del ≤ del µm | |||
| Front Surface Roughness |
< 0=""> o < 0=""> |
|||
| Rugosità di superficie posteriore |
0,5 μm ~1,5 opzione: 1~3 nanometro (terra fine); < 0=""> |
|||
| Densità di dislocazione | Da 1 x 105 - 3 x 106 cm2 | |||
| Macro densità di difetto | 0 cm2 | |||
| Area utilizzabile | > 90% (esclusione del bordo) | |||

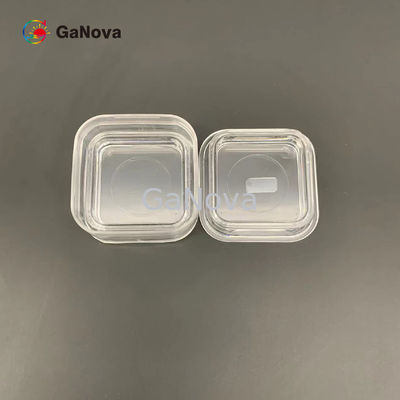

| Pacchetto | Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore di 6 PCS, nell'ambito di un'atmosfera dell'azoto | |||
Appendice: Il diagramma dell'angolo del miscut
Se ±0.5°dei δ1 = 0, quindi (10 - 11) l'aereo fuori dall'angolo verso l'Un-asse è 0 ±0.5°.
Se δ2 = - 1 ±0.2°, quindi (10 - 11) l'aereo fuori dall'angolo verso l'C-asse è - 1 ±0.2°.
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
