Dettagli:
|
| Dimensioni: | ² di 10mm x di 5 | Spessore: | 350 ±25µm |
|---|---|---|---|
| Orientamento: | aereo (di 11-22) fuori dall'angolo verso l'aereo di M.-asse 0 ±0.5° (11-22) fuori dall'angolo verso | TTV: | µm del ≤ 10 |
| Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm | Macro densità di difetto: | ² 0cm⁻ |
| Area utilizzabile: | > 90% (esclusione del bordo) | Nome di prodotto: | fronte GaN Substrates indipendente (di 11-22) |

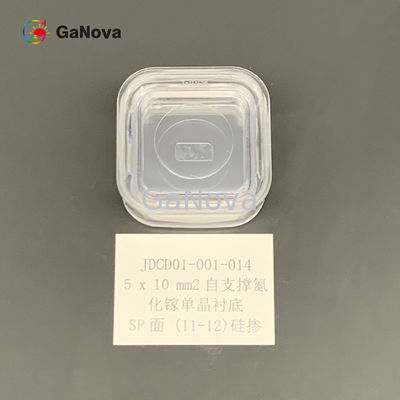

5*10 mm2Faccia SP (11-12) Substrato a cristallo singolo GaN indipendente di tipo n non drogato Resistività < 0,05 Ω·cm Dispositivo di potenza/wafer laser
Panoramica
Poiché i transistor GaN sono in grado di accendersi più velocemente dei transistor al silicio, sono in grado di ridurre le perdite causate da questa transizione.Un altro modo in cui GaN riduce la perdita di commutazione è attraverso l'assenza di un diodo corporeo.
Il GaN sta diventando sempre più importante grazie alla sua capacità di offrire prestazioni notevolmente migliorate in un'ampia gamma di applicazioni, riducendo l'energia e lo spazio fisico necessari per fornire tali prestazioni rispetto alle tecnologie convenzionali al silicio.
| (11-22) FACe Fre-stUNndioNG GUNN SubstRATeS | ||||
| Articolo |
GaN-FS-SP-USA
|
GaN-FS-SP-NS
|
GaN-FS-SP-SI-S |
Osservazioni: Un angolo di arco circolare (R < 2 mm) viene utilizzato per distinguere la superficie anteriore e posteriore. |
| Dimensioni | 5 x 10 mm2 | |||
| Spessore | 350 ±25 µm | |||
| Orientamento |
(11-22) angolo fuori piano verso l'asse M 0 ±0,5° (11-22) angolo fuori piano rispetto all'asse C - 1 ±0,2° |
|||
| Tipo di conduzione | Tipo N | Tipo N | Semi-isolante | |
| Resistività (300K) | < 0,1Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosità della superficie frontale |
< 0,2 nm (lucidato); o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
|||
| Rugosità della superficie posteriore |
0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
|||
| Densità di dislocazione | Da 1x105a 3 x 106cm-2 | |||
| Macro densità dei difetti | 0 cm-2 | |||
| Zona utilizzabile | > 90% (esclusione bordo) | |||

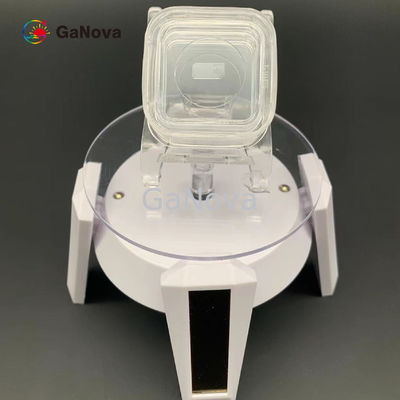

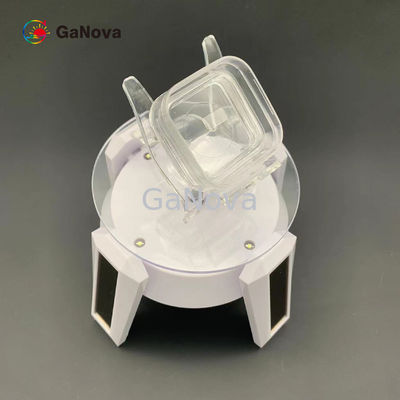

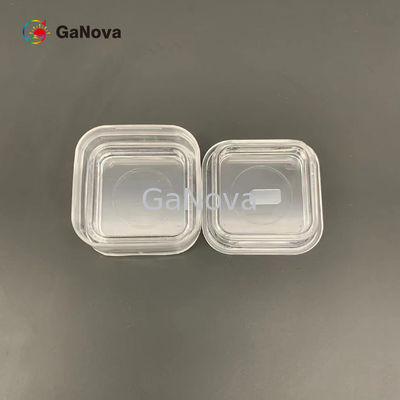

| Pacchetto | Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto | |||
Appendice: Il diagramma dell'angolo errato
Se δ1= 0 ±0,5°, quindi (11-22) l'angolo fuori piano verso l'asse M è 0 ±0,5°.
Se δ2= - 1 ±0,2°, quindi (11-22) l'angolo fuori piano rispetto all'asse C è - 1 ±0,2°.
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
