Dettagli:
|
| Nome di prodotto: | Substrati GaN/zaffiro drogati con Si da 4 pollici | Spessore/spessore STD: | 4,5 ± 0.5μm/< 3% |
|---|---|---|---|
| Orientamento: | Piano C (0001) fuori angolo rispetto all'asse A 0,2 ± 0,1 ° | Dimensioni: | 100 ± 0.2mm |
| Piano di orientamento di GaN: | (1-100) 0 ° del ± 0,2, 30 ±1mm | Tipo di conduzione: | N-TYPE |
| Evidenziare: | Sapphire GaN Epitaxial Wafer,PIN GaN Wafer epitaxiale,Wafer epitaxial da 4 pollici |
||

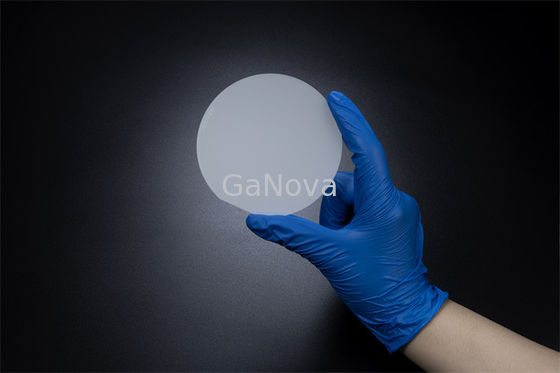

GaN Si-verniciato N tipo a 4 pollici sul wafer SSP resistivity<0.05 Ω cm LED, laser, wafer epitassiale dello zaffiro di PIN
Per GaN leggermente Si-verniciato ( 1016 del del × del [di si] = del del 2,1 il cm −3), la mobilità di elettrone di temperatura ambiente (RT) erano alti quanto cm2 1008 di la s −1 del la V −1 del , che dominante è stato limitato dalla dispersione ottica polare di fonone. Inoltre, abbiamo trovato che GaN molto Si-verniciato pronto facendo uso di PSD ha esibito una mobilità di RT come su come 110 cm2 di la s −1 del la V −1 del ad una concentrazione nell'elettrone del 1020 del del × di 2 il cm −3, che ha indicato che la resistività di questo film era quasi piccola quanto quelle degli ossidi conduttivi trasparenti tipici quale l'ossido di stagno dell'indio.
Alle temperature più insufficienti, la mobilità di elettrone è aumentato a cm2 1920 di la s −1 del la V −1 del 136 a K e la dipendenza della temperatura è stata spiegata bene dai modelli convenzionali di dispersione. Questi risultati indicano che GaN Si-verniciato pronto facendo uso di PSD sta promettendo non solo per la lavorazione ai dei dispositivi di potere basati GaN ma inoltre per uso come materiali trasparenti epitassiali dell'elettrodo per il nitruro ha basato i dispositivi ottici.
| GaN/Si-verniciato a 4 pollici Sapphire Substrates | ||
| Oggetto | GaN-T-C-N-C100 |
|
| Dimensioni | ± 100 0,2 millimetri | |
| Spessore/spessore STD | 4,5 μm del ± 0,5/ < 3=""> | |
| Orientamento | Aereo di C (0001) fuori dall'angolo verso il ° del ± 0,1 di Un-asse 0,2 | |
| Piano di orientamento di GaN | (1-100) 0 ° del ± 0,2, ± 30 1 millimetro | |
| Tipo di conduzione | N tipo | |
| Resistività (300K) | < 0=""> | |
| Concentrazione in trasportatore | > 1 x 1018 cm-3 (≈ che vernicia concentrazione) | |
| Mobilità | > 200 cm2/V·s | |
| *XRD FWHMs | (0002) < 300="" arcsec=""> | |
| Struttura | ~ uGaN/~ del nGaN/~ 2.5μm di 2μm 25 zaffiro del μm del ± 25 del uGaN buffer/650 di nanometro | |
| Orientamento di zaffiro | Aereo di C (0001) fuori dall'angolo verso il ° del ± 0,1 di M.-asse 0,2 | |
| Piano di orientamento di zaffiro | (11-20) 0 ° del ± 0,2, ± 30 1 millimetro | |
| Sapphire Polish | Singolo lato lucidato (SSP)/doppio lato lucidato (DSP) | |
| Area utilizzabile | > 90% (bordo e macro esclusione di difetti) | |
| Pacchetto |
Imballato in un locale senza polvere in contenitori: singolo contenitore di wafer (< 3="" PCS=""> |
|
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
