Dettagli:
|
| Dimensioni: | 100 ± 0.2mm | Spessore/spessore STD: | 4,5 ± 0.5μm/< 3% |
|---|---|---|---|
| Orientamento: | Piano C (0001) fuori angolo rispetto all'asse A 0,2 ± 0,1 ° | Piano di orientamento di GaN: | (1-100) 0 ± 0.2°, 30 ± 1mm |
| Tipo di conduzione: | N-TYPE | ||
| Evidenziare: | PIN GaN sul Wafer di Zaffiro,4 pollici GaN sul Wafer di Zaffiro |
||
GaN drogato UID tipo N da 4 pollici su wafer di zaffiro SSP resistività＞0,5 Ω·cm LED, laser, wafer epitassiale PIN
Ad esempio, GaN è il substrato che rende possibili diodi laser viola (405 nm), senza l'uso del raddoppio ottico non lineare della frequenza.La sua sensibilità alle radiazioni ionizzanti è bassa (come altri nitruri del gruppo III), rendendolo un materiale adatto per array di celle solari per satelliti.Anche le applicazioni militari e spaziali potrebbero trarne vantaggio poiché i dispositivi hanno mostrato stabilità in ambienti con radiazioni.
| Substrati GaN/zaffiro non drogati da 4 pollici | ||
| Articolo | GaN-TCU-C100 |
|
| Dimensioni | 100 ± 0,2 mm | |
| Spessore/Spessore STD | 4,5 ± 0,5 micron / < 3% | |
| Orientamento | Piano C (0001) fuori angolo rispetto all'asse A 0,2 ± 0,1 ° | |
| Orientamento Piatto di GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Tipo di conduzione | Tipo N | |
| Resistività (300K) | > 0,5Ω·cm | |
| Concentrazione del portatore | < 2 x 1017cm-3 | |
| Mobilità | > 300 cm2/V·s | |
| *XRD FWHM | (0002) < 300 secondi d'arco,(10-12) < 400 secondi d'arco | |
| Struttura | ~ 4.5μm uGaN /~ 25 nm tampone uGaN/650 ± 25 μm zaffiro | |
| Orientamento dello zaffiro | Piano C (0001) fuori angolo rispetto all'asse M 0,2 ± 0,1 ° | |
| Orientamento piatto di zaffiro | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Smalto zaffiro | Singolo lato lucidato (SSP) / Doppio lato lucidato (DSP) | |
| Zona utilizzabile | > 90% (esclusione bordi e macro difetti) | |
| Pacchetto |

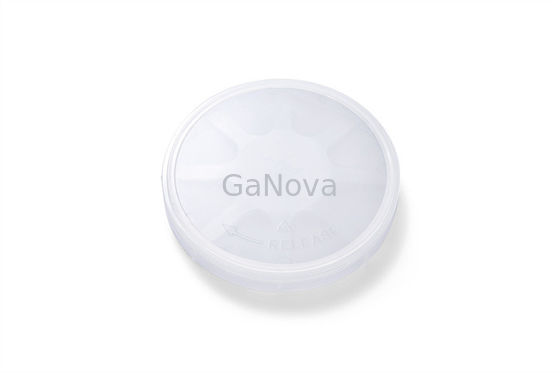

Confezionato in camera bianca in contenitori: singolo wafer box (< 3 PCS) o cassetta (≥ 3 PCS) |
|
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
