Dettagli:
|
| Nome di prodotto: | Da GaN On Silicon Wafer GUIDATO Blu | Dimensioni: | A 2 pollici |
|---|---|---|---|
| Spessore dell'amplificatore di AlGaN: | 400-600nm | Laser del d'onde di Longueur: | 455±5nm |
| Struttura del substrato: | Struttura 10nmConnect 111) substrato di strato/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmI | Caratteristiche: | GUIDATO Blu |
| Evidenziare: | 455±10nm GaN su wafer di silicio |
||

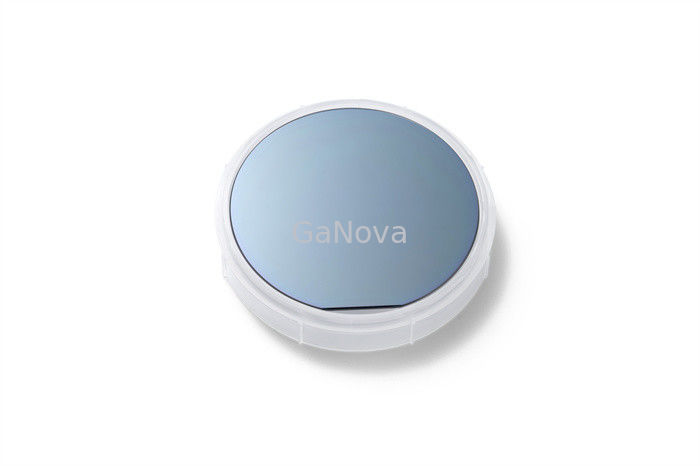

2inch da GaN GUIDATO Blu sulla lastra di silicio
Il nitruro di gallio è una tecnologia dei semiconduttori usata per alto potere, le applicazioni ad alta frequenza a semiconduttore. Il nitruro di gallio esibisce parecchie caratteristiche che lo rendono migliore del GaAs e del silicio per varie componenti di alto potere. Queste caratteristiche comprendono un'più alta tensione di ripartizione e una migliore resistività elettrica.
| laser blu di 2inch GaN su silicio | ||||||||||||
|
Oggetto 111) substrato di si ( |
Soluzione tampone di Al (GA) N | uGaN | nGaN | AlGaN | InGaN |
MQW (1-3 paia) |
InGaN | AlGaN | pGaN | Strato del contatto | ||
| InGaN-QW | GaN-QB | |||||||||||
| Dimensione | A 2 pollici | |||||||||||
| Spessore | 1000nm | 1300-1500nm | 1300-1500nm | 1200-1500nm | 70-150nm | ~2.5nm | ~15nm | 70-150nm | 400-600nm | / | 10nm | |
| Composizione | Al% | / | / | / | 5-8 | / | / | / | / | 5-8 | / | / |
| In% | / | / | / | 2-8 | ~15 | / | 2-8 | / | / | / | ||
| Verniciatura | [Si] | / | / | 5.0E+18 | 2.0E+18 | 2.0E+18 | / | / | / | / | / | / |
| [Mg] | / | / | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| Laser del d'onde di Longueur | 455±5nm | |||||||||||
| Struttura del substrato | 10nmConnect 111) substrato di strato/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl (GA) N buffer/Si ( | |||||||||||
| Pacchetto | Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore 25PCS, nell'ambito di un'atmosfera dell'azoto | |||||||||||
