Wafer epitassiale GaN non drogato

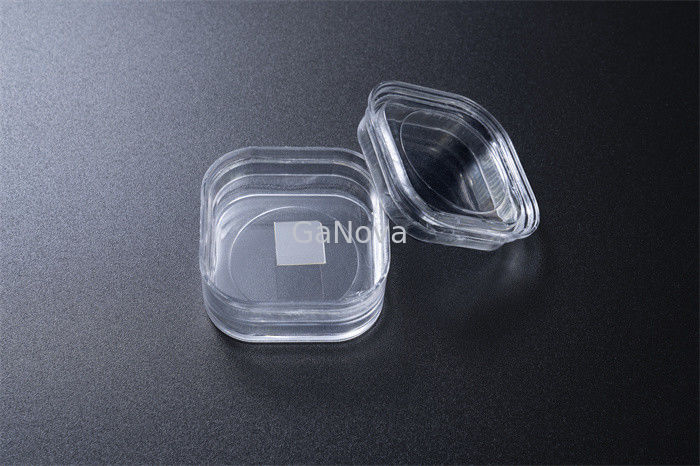

Grande immagine : Wafer epitassiale GaN non drogato

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T
Capacità di alimentazione:	10000pcs/Month

Contatto

Wafer epitassiale GaN non drogato

descrizione

Dimensioni:	10 x 10,5 mm²	Spessore:	350 ±25µm
Nome di prodotto:	Substrato di monocristallo di GaN	Arco:	- ≤ 10µm dell'ARCO del ≤ di 10µm
Macro densità di difetto:	² 0cm⁻	Area utilizzabile:	> 90% (esclusione del bordo)
Evidenziare:	Wafer epitassiale GaN drogato con ONU , wafer di tipo n a cristallo singolo , wafer epitassiale GaN 10 x 10

10*10,5 mm² C-face Substrato monocristallino GaN indipendente di tipo n non drogato Resistività < 0,1 Ω·cm Dispositivo di potenza/laser

Panoramica
Il substrato di nitruro di gallio (GaN) è un substrato monocristallino di alta qualità.È realizzato con il metodo HVPE originale e la tecnologia di lavorazione dei wafer, che è stata originariamente sviluppata per molti anni.Le caratteristiche sono alta cristallina, buona uniformità e qualità superficiale superiore.I substrati GaN vengono utilizzati per le applicazioni LD (viola, blu e verde).
Inoltre, lo sviluppo è progredito per l'applicazione di dispositivi elettronici di potenza e ad alta frequenza.

10 x 10,5 mm²Substrati GaN autoportanti
Articolo	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Osservazioni: Un angolo di arco circolare (R <2 mm) viene utilizzato per distinguere la faccia Ga e N.
Dimensioni	10 x 10,5 mm²
Spessore	350 ±25 µm
Orientamento	Piano C (0001) fuori angolo rispetto all'asse M 0,35 ±0,15°
Tipo di conduzione	Tipo N	Tipo N	Semi-isolante
Resistività (300K)	< 0,1Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
Arco	- 10 µm ≤ BOW ≤ 10 µm
Rugosità della superficie della faccia Ga	< 0,2 nm (lucidato) o < 0,3 nm (lucidatura e trattamento superficiale per epitassia)


Rugosità della superficie della faccia N	0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato)


Densità di dislocazione	Da 1x10⁵a 3 x 10⁶cm^-2(calcolato da CL)*
Macro densità dei difetti	0 cm^-2
Zona utilizzabile	> 90% (esclusione bordo)
Pacchetto	Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto

*Standard nazionali della Cina (GB/T32282-2015)

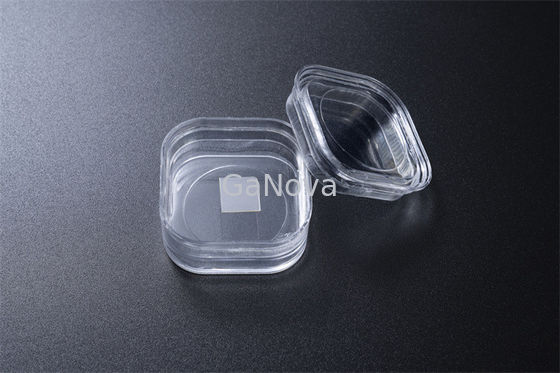

Wafer epitassiale GaN non drogato 1

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
