Dettagli:
|
| Nome di prodotto: | GaN Substrates indipendente | Dimensioni: | 10 x 10,5 mm² |
|---|---|---|---|
| Spessore: | 350 ±25µm | TTV: | ≤ 10µm |
| Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm | Area utilizzabile: | > 90% (esclusione del bordo) |
| Evidenziare: | 350 ± 25 μm Substrati di GaN,10 x 10 |
||

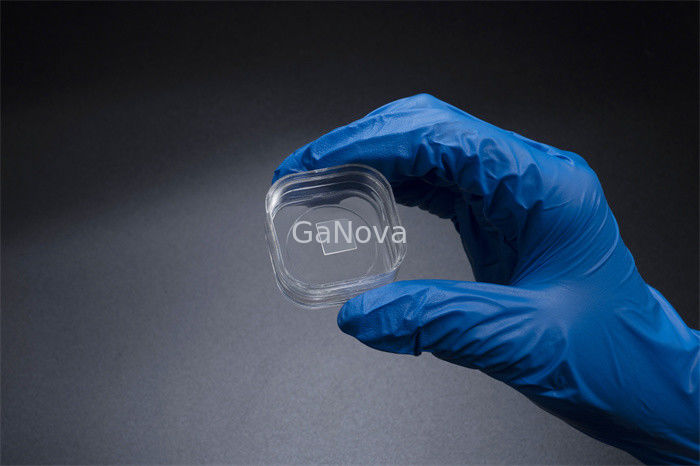

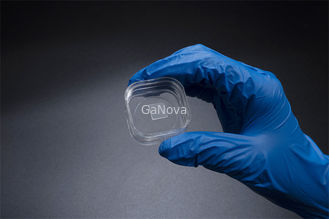

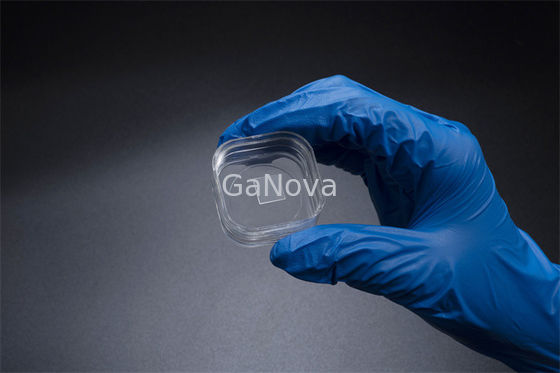

10*10,5 mm² C-face Substrato monocristallino GaN indipendente di tipo n non drogato Resistività < 0,1 Ω·cm Dispositivo di potenza/laser
Panoramica
Substrati GaN
Substrati e wafer in GaN (nitruro di gallio) di alta qualità (bassa densità di dislocazione) e i migliori prezzi sul mercato.
Substrati di cristallo GaN autoportanti di alta qualità con bassa densità di dislocazione (dell'ordine di 105 /cm2) e superficie uniforme senza difetti periodici.Questi cristalli di nitruro di gallio di alta qualità hanno un'area utilizzabile superiore al 90%.Le opzioni includono: tipo N, tipo P, semi-isolante, piano C, piano M, piano A.Dimensioni fino a 2 pollici di diametro.
Vendiamo direttamente dalla fabbrica e quindi possiamo offrire i migliori prezzi sul mercato per substrati di cristallo GaN di alta qualità.
| Substrati GaN autoportanti 10 x 10,5 mm2 | ||||
| Articolo | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Osservazioni: |
| Dimensioni | 10 x 10,5 mm2 | |||
| Spessore | 350 ±25 µm | |||
| Orientamento | Piano C (0001) fuori angolo rispetto all'asse M 0,35 ±0,15° | |||
| Tipo di conduzione | Tipo N | Tipo N | Semi-isolante | |
| Resistività (300K) | < 0,1Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Arco | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosità della superficie della faccia Ga | < 0,2 nm (lucidato) o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
|||
| Rugosità della superficie della faccia N | 0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
|||
| Densità di dislocazione | Da 1 x 105 a 3 x 106 cm-2 (calcolato da CL)* | |||
| Macro densità dei difetti | 0 cm-2 | |||
| Zona utilizzabile | > 90% (esclusione bordo) | |||
| Pacchetto | Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto | |||
*Standard nazionali della Cina (GB/T32282-2015)
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
