Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo

Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo
Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo

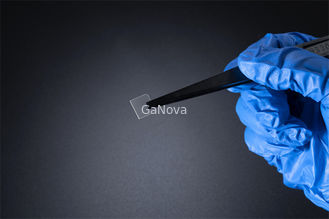

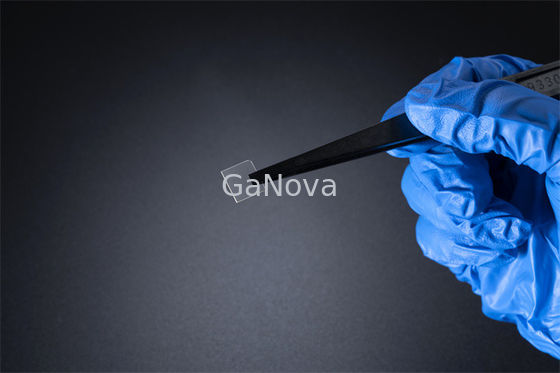

Grande immagine :  Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD-01-001-001
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month

Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo

descrizione
Nome di prodotto: Substrato di monocristallo di GaN Dimensioni: 10 x 10,5 mm²
Spessore: 350 ±25µm Orientamento: Piano C (0001) fuori angolo rispetto all'asse M 0,35 ±0,15°
Arco: - ≤ 10µm dell'ARCO del ≤ di 10µm Macro densità di difetto: ² 0cm⁻

il C-fronte del ² di 10*10.5mm Non-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0="">


Panoramica

Substrati di cristallo di GaN di qualità premio con densità di dislocazione bassa (sull'ordine di 105 /cm2) e superficie uniforme senza i difetti periodici. Questi cristalli di GaN di alta qualità hanno un'area utilizzabile di più di 90%.

Vendiamo direttamente dalla fabbrica e quindi possiamo offrire il migliore prezzo sul mercato per i substrati di cristallo di GaN di alta qualità.

10 x 10,5 millimetri2 GaN Substrates indipendente
Oggetto GaN-FS-C-U-S10 GaN-FS-C-N-S10 GaN-FS-C-SI-S10

Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo 0

Nota:
Un angolo circolare dell'arco (R < 2="" mm="">

Dimensioni 10 x 10,5 millimetri2
Spessore µm 350 ±25
Orientamento Aereo di C (0001) fuori dall'angolo verso l'M.-asse 0,35 ±0.15°
Tipo di conduzione N tipo N tipo Semi-isolamento
Resistività (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV µm del ≤ 10
Arco - 10 µm del ≤ 10 dell'ARCO del ≤ del µm
Rugosità di superficie del fronte di GA < 0=""> o < 0="">
Rugosità di superficie del fronte di N 0,5 μm ~1,5
opzione: 1~3 nanometro (terra fine); < 0="">
Densità di dislocazione Da 1 x 105 - 3 x 106 cm2 (calcolati da CL) *
Macro densità di difetto 0 cm2
Area utilizzabile > 90% (esclusione del bordo)
Pacchetto Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore di 6 PCS, nell'ambito di un'atmosfera dell'azoto

norme di *National della Cina (GB/T32282-2015)

Il C-fronte 10 x 10,5 mm2 Non-ha verniciato GaN Single Crystal Substrate indipendente N tipo 1

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
