Spessore tampone AlGaN 600nm GaN LED blu da 2 pollici su wafer di silicio

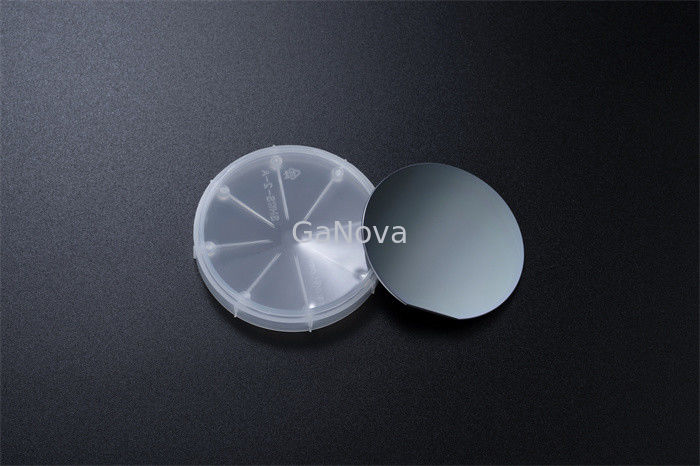

Grande immagine : Spessore tampone AlGaN 600nm GaN LED blu da 2 pollici su wafer di silicio

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDWY03-002-014

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T
Capacità di alimentazione:	10000pcs/Month

Contatto

Spessore tampone AlGaN 600nm GaN LED blu da 2 pollici su wafer di silicio

descrizione

Dimensioni:	2 pollici/4 pollici	Spessore dell'amplificatore di AlGaN:	600NM
Laser del d'onde di Longueur:	455±10nm	Struttura del substrato:	111) substrato di 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped Ga
Nome di prodotto:	GaN Epitaxial Wafer	Caratteristiche:	GaN LED blu da 2-4 pollici su silicio
Evidenziare:	600nm GaN su wafer di silicio , 2 pollici di GaN su wafer di silicio

LED blu GaN da 2 pollici su wafer di silicio

Esistono tre substrati principali utilizzati con GaN: carburo di silicio (SiC), silicio (Si) e diamante.GaN su SiC è il più comune dei tre ed è stato utilizzato in varie applicazioni nel settore militare e per applicazioni di infrastrutture wireless ad alta potenza.GaN su Si è un substrato più recente le cui prestazioni non sono buone come SiC ma è più economico.GaN on Diamond è il più performante, tuttavia poiché è nuovo e relativamente costoso, le applicazioni in cui è stato utilizzato sono limitate.

GaN LED blu da 2-4 pollici su silicio
Articolo Substrati Si(111)(1500μm)		AIN	Tampone AlGaN	GaN non drogato	N-GaN	MQW (7 paia)		P-AlGaN	P-GaN	P++GaN
Articolo Substrati Si(111)(1500μm)		AIN	Tampone AlGaN	GaN non drogato	N-GaN	InGaN-QW	GaN-QB	P-AlGaN	P-GaN	P++GaN
Dimensione		2 pollici/4 pollici
Spessore		330 nm	600 nm	800 nm	2800 nm	3nm	5nm	30 nm	60 nm	20 nm
Composizione	Al%	/	classificato in basso	/	/	/	/	15%	/	/
Composizione	In%	/	/	/	/	15%	/	/	/	/
Doping	[Si]	/	/	/	8.0E+18	/	2.0E+17	/	/	/
Doping	[Mg]	/	/	/	/	/	/	1.0E+20	3.0E+19	2.0E+20
Longueur d'onde laser		455±10 nm
Struttura del substrato		20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmGaN non drogato/600nmAlGaN buffer/330nmAIN/Si(111)substrati(1500μm)
Pacchetto		Confezionato in un ambiente di camera bianca di classe 100, in un contenitore da 25 pezzi, in atmosfera di azoto

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
