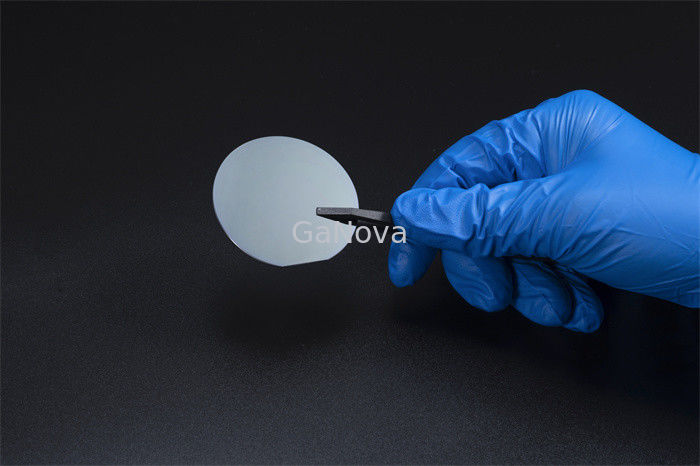

2 pollici di LED verde GaN su wafer di silicio Dimensione 520±10nm

Grande immagine : 2 pollici di LED verde GaN su wafer di silicio Dimensione 520±10nm

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDWY03-002-016

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T
Capacità di alimentazione:	10000pcs/Month

Contatto

2 pollici di LED verde GaN su wafer di silicio Dimensione 520±10nm

descrizione

Nome di prodotto:	Da GaN GUIDATO da verde sulla lastra di silicio	Dimensione:	A 4 pollici a 2 pollici
Struttura del substrato:	111) substrato di 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (	Dimensione:	520±10nm
Pacchetto:	Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore 25PCS, nell'ambito di	Marca:	GaNova
Evidenziare:	2 pollici di GaN su wafer di silicio , LED verde GaN sul wafer di silicio , 520nm GaN su wafer di silicio

GaN LED verde da 2 pollici su wafer di silicio

Panoramica

Il nitruro di gallio (GaN) sta creando un cambiamento innovativo nel mondo dell'elettronica di potenza.Per decenni, i MOSFET (Metal Oxide Semiconductor Field Effect Transistor) basati su silicio sono stati parte integrante del mondo moderno quotidiano che aiuta a convertire l'energia in energia.

Le reti generative avversarie (GAN) sono architetture algoritmiche che utilizzano due reti neurali, mettendone una contro l'altra (quindi l'"avversario") al fine di generare nuove istanze sintetiche di dati che possono passare per dati reali.Sono ampiamente utilizzati nella generazione di immagini, generazione di video e generazione di voce.

GaN LED verde da 2-4 pollici su silicio
Articolo Si(111) substrati		Tampone Al(Ga)N	uGaN	nGaN	MQW (1-3 paia)		AlGaN	pGaN	Strato di contatto
					InGaN-QW	GaN-QB
Dimensioni		2 pollici, 4 pollici
		520±10 nm
Spessore		800 nm	1000 nm	3000 nm	~3nm	~10 nm	35 nm	145nm	20 nm
Composizione	Al%	/	/	/	/	/	~15	/	/
	In%	/	/	/	~25	/	/	/	/
Doping	[Si]	/	/	8.0E+18	/	2.0E+17	/	/	/
	[Mg]	/	/	/	/	/	1.0E+20	3.0E+19	2.0E+20
Struttura del substrato		20nm Strato di contatto/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substrati
Pacchetto		Confezionato in un ambiente di camera bianca di classe 100, in un contenitore da 25 pezzi, in atmosfera di azoto

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
