Dettagli:
|
| Dimensioni: | 100 ± 0.2mm | Nome di prodotto: | GaN/MG-verniciato a 4 pollici Sapphire Substrates |
|---|---|---|---|
| Tipo di conduzione: | P tipo | Concentrazione in trasportatore: | > ³ del cm⁻ del ⁷ di 1 x 10 ¹ (che vernicia concentrazione di ³ del cm⁻ del ⁹ del ¹ dei ≥ 5 x 10 di |
| Resistività (300K): | < 10=""> | Mobilità: | > ² /V di 5cm·s |
| Evidenziare: | Wafer epitaxiale a laser a LED PIN |
||

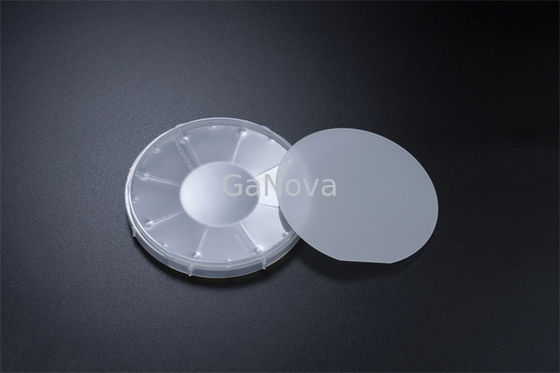

GaN drogato con Mg di tipo P da 4 pollici su wafer di zaffiro SSP resistività ~ 10Ω cm LED, laser, wafer epitassiale PIN
Le proprietà elettriche del GaN drogato con Mg di tipo p vengono studiate attraverso misurazioni dell'effetto Hall a temperatura variabile.I campioni con una gamma di concentrazioni di drogaggio di Mg sono stati preparati mediante deposizione in fase vapore chimica metallorganica.
Si osservano numerosi fenomeni quando la densità del drogante viene aumentata ai valori elevati tipicamente utilizzati nelle applicazioni dei dispositivi: la profondità effettiva dell'energia dell'accettore diminuisce da 190 a 112 meV, la conduzione delle impurità a bassa temperatura diventa più prominente, il rapporto di compensazione aumenta e il la mobilità della banda di valenza diminuisce bruscamente.
| Substrati GaN/zaffiro drogati con Mg da 4 pollici | ||
| Articolo | GaN-TCP-C100 |
|
| Dimensioni | 100 ± 0,2 mm | |
| Spessore/Spessore STD | 4,5 ± 0,5 micron / < 3% | |
| Orientamento | Piano C (0001) fuori angolo rispetto all'asse A 0,2 ± 0,1 ° | |
| Orientamento Piatto di GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Tipo di conduzione | Tipo P | |
| Resistività (300K) | < 10Ω·cm | |
| Concentrazione del portatore | > 1 x 1017cm-3(concentrazione di drogante di p+GaN ≥ 5 x 1019cm-3) | |
| Mobilità | > 5 cm2/V·s | |
| *XRD FWHM | (0002) < 300 secondi d'arco, (10-12) < 400 secondi d'arco | |
| Struttura |
~ 0,5 micron p+GaN/~ 1,5 micron p-GaN /~ 2,5 μm uGaN /~ 25 nm uGaN tampone/zaffiro 430 ± 25 μm |
|
| Orientamento dello zaffiro | Piano C (0001) fuori angolo rispetto all'asse M 0,2 ± 0,1 ° | |
| Orientamento piatto di zaffiro | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Smalto zaffiro | Singolo lato lucidato (SSP) / Doppio lato lucidato (DSP) | |
| Zona utilizzabile | > 90% (esclusione bordi e macro difetti) | |
| Pacchetto |
Confezionato in camera bianca in contenitori: singolo wafer box (< 3 PCS) o cassetta (≥ 3 PCS) |
|
