Substrato di monocristallo di GaN

Grande immagine : Substrato di monocristallo di GaN

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDCD01-001-020

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T
Capacità di alimentazione:	10000pcs/Month

Contatto

Substrato di monocristallo di GaN

descrizione

Nome di prodotto:	substrati indipendenti a 2 pollici di N-GaN	Dimensioni:	50,0 ±0.3mm
Spessore:	400 ± 30μm	Piano di orientamento:	(1 - 100) ±0.1˚, ± 12,5 1mm
TTV:	≤ 10µm	Arco:	≤ 20μm
Evidenziare:	Substrato a cristallo singolo GaN , gan epi wafer 400um , substrato a cristallo singolo UKAS

Substrato a cristallo singolo GaN autoportante di tipo n drogato Si-faccia C da 2 pollici Resistività < 0,05 Ω·cm Dispositivo di alimentazione/wafer laser

Panoramica
Uno dei metodi chiave utilizzati per fabbricare questi dispositivi è un leggero drogaggio di tipo n di GaN con una bassa concentrazione di impurità residua dell'ordine di 1015 cm-3 o meno.Nonostante gli intensi sforzi di ricerca, le prestazioni dei dispositivi di potenza basati su GaN sono rimaste insufficienti a causa di un processo di crescita epitassiale immaturo.

Substrati N-GaN autoportanti da 2 pollici
	Livello di produzione (P)			ReSearcH(R)	Manichino(D)	Nota: (1) 5 punti: gli angoli di errore di 5 posizioni sono 0,55 ±0,15^o (2) 3 punti: gli angoli di errore delle posizioni (2, 4, 5) sono 0,55 ±0,15^o (3) Area utilizzabile: esclusione della periferia e dei macro difetti (fori)
	P+	P	P-
Articolo	GaN-FS-CN-C50-SSP
Dimensioni	50,0±0,3 mm
Spessore	400 ± 30 micron
Orientamento piatto	(1-100) ±0,1^o_,12,5±1 mm
TTV	≤ 15 micron
ARCO	≤ 20 micron
Resistività (300K)	≤ 0,02 Ω·cm per tipo N (drogato con Si)
Rugosità della superficie della faccia Ga	≤ 0,3 nm (lucidatura e trattamento superficiale per epitassia)
N rugosità della superficie della faccia	0,5 ~ 1,5 μm (singolo lato lucidato)
Piano C (0001) fuori angolo rispetto all'asse M (angoli tagliati male)	0,55 ± 0,1^o (5 punti)	0,55 ± 0,15^o (5 punti)		0,55 ± 0,15^o (3 punti)
Densità di dislocazione del threading	≤ 7,5 x 10⁵cm^-2	≤ 3 x 10⁶cm^-2
Numero e dimensione massima dei fori in Ф47 mm al centro	0		≤ 3@1000μm	≤ 12@1500μm	≤ 20@3000μm
Zona utilizzabile	> 90%			>80%	>70%

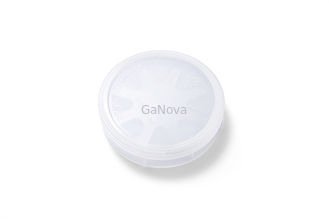

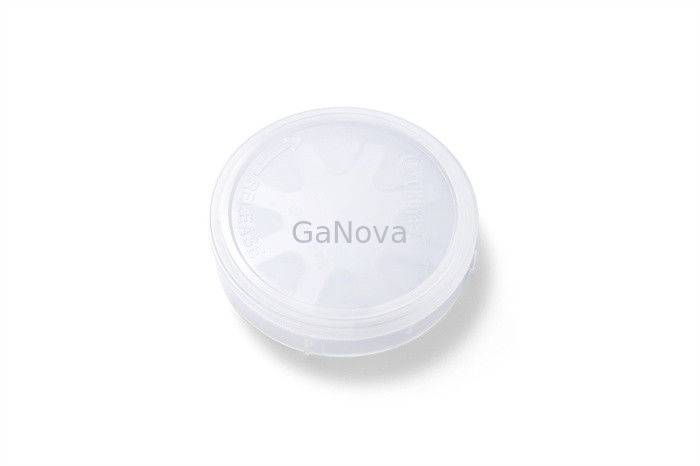

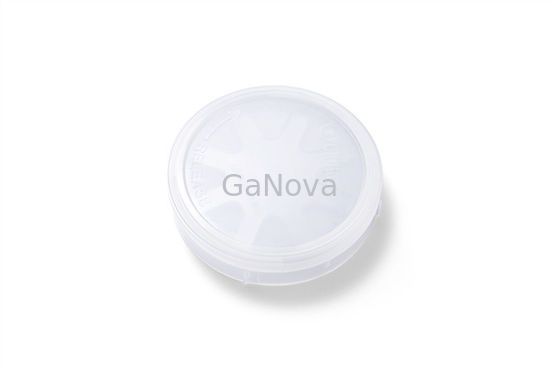

Pacchetto	Confezionato in una camera bianca in un singolo contenitore di wafer

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
