Dettagli:
|
| Nome di prodotto: | substrati indipendenti a 2 pollici di N-GaN | Arco: | ≤ 20μm |
|---|---|---|---|
| Piano di orientamento: | (1 - 100) ±0.1˚, ± 12,5 1mm | Dimensioni: | 50,0 ±0.3mm |
| Spessore: | 400 ± 30μm | TTV: | ≤ 15µm |
| Evidenziare: | GaN Epi Wafer a 2 pollici,wafer di monocristallo 370um,430um GaN Epi Wafer |
||
I substrati indipendenti a 2 pollici di N-GaN del μm del ± 30 di spessore 400 dimensiona 50,0 ±0.3 millimetro
il C-fronte 2inch Si-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0="">
Panoramica
Il metodo più comune, applicazione a spruzzo chimica organica del metallo (MOCVD), inerentemente risultati a GaN che è contaminato da carbonio, da ossigeno e dagli atomi del silicio che provengono dai precursori, dai susceptors e dalle pareti metallorganici del reattore. Le dimensioni di contaminazione dipendono complesso dai termini della crescita, compreso la temperatura della crescita, il rapporto di III/V, la portata del gas e la pressione del reattore.
| substrati indipendenti a 2 pollici di N-GaN | ||||||
|
Livello di produzione (P) |
Ricerca (R) |
Manichino (D) |
Nota: (1) 5 punti: gli angoli del miscut di 5 posizioni sono 0,55 ±0.15o (2) 3 punti: il miscut si inclina delle posizioni (2, 4, 5) sono 0,55 ±0.15o (3) area utilizzabile: esclusione della periferia e di macro difetti (fori) |
|||
| P+ | P | P | ||||
| Oggetto | GaN-FS-C-N-C50-SSP | |||||
| Dimensioni | 50,0 ±0.3 millimetro | |||||
| Spessore | 400 μm del ± 30 | |||||
| Piano di orientamento | (1 - 100) ±0.1o, ± 12,5 1 millimetro | |||||
| TTV | μm del ≤ 15 | |||||
| ARCO | μm del ≤ 20 | |||||
| Resistività (300K) | ≤ 0,02 Ω·cm per N tipo (Si-verniciato) | |||||
| Rugosità di superficie del fronte di GA | <0> | |||||
| Rugosità di superficie del fronte di N | 0,5 ~1,5 μm (singolo lato lucidato) | |||||
| Aereo di C (0001) fuori dall'angolo verso l'M.-asse (angoli del miscut) |
0,55 ± 0,1o (5 punti) |
0.55± 0,15o (5 punti) |
0,55 ± 0,15o (3 punti) |
|||
| Infilatura della densità di dislocazione | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Numero e dimensione massima dei fori in Ф47 millimetro nel centro | 0 | μm di 3@1000 del ≤ | μm di 12@1500 del ≤ | μm di 20@3000 del ≤ | ||
| Area utilizzabile | > 90% | >80% | >70% | |||

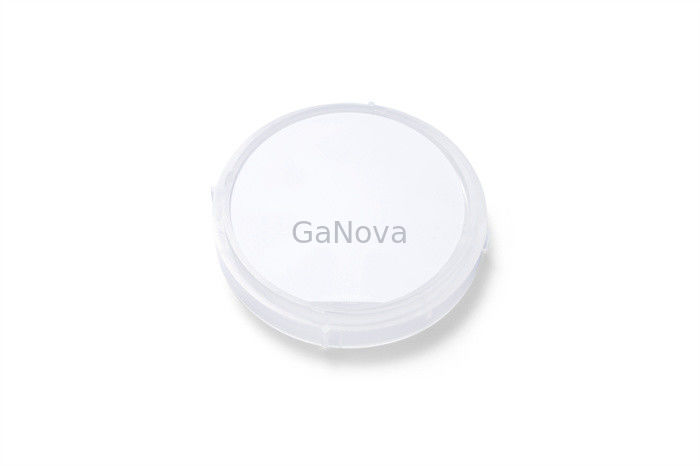

| Pacchetto | Imballato in un locale senza polvere in singolo contenitore del wafer | |||||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, provvedono perché tomizedproducts e servizi ai loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
