Dettagli:
|
| Nome di prodotto: | substrati indipendenti a 2 pollici di N-GaN | Dimensioni: | 50,0 ±0.3mm |
|---|---|---|---|
| Oggetto: | GaN-FS-C-N-C50-SSP | Spessore: | 400 ± 30μm |
| Rugosità di superficie del fronte di N: | 0,5 ~1.5μm (singolo lato lucidato) | Piano di orientamento: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| Evidenziare: | Substrati GaN autoportanti,wafer epitassiale lucidato su un lato,substrati N GaN |
||

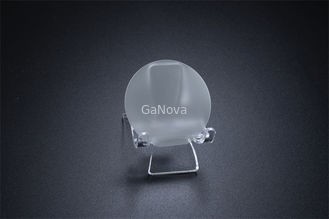

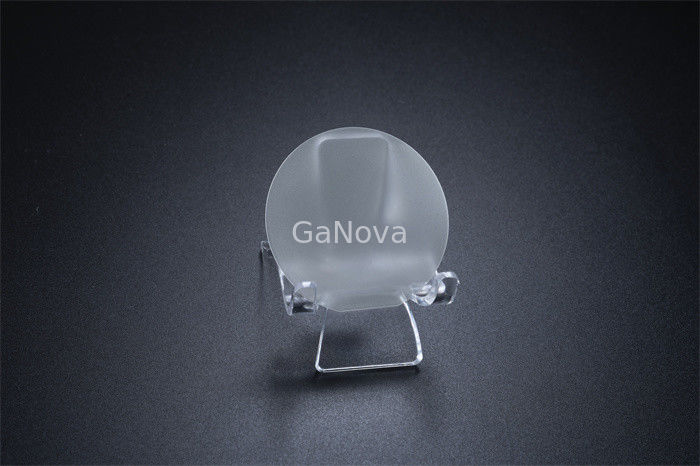

Substrati N-GaN autoportanti da 2 pollici Rugosità superficie faccia N 0,5 ~ 1,5 μm (singolo lato lucidato)
Substrato a cristallo singolo GaN autoportante di tipo n drogato Si-faccia C da 2 pollici Resistività < 0,05 Ω·cm Dispositivo di alimentazione/wafer laser
Panoramica
Questi wafer GaN realizzano diodi laser ultra luminosi senza precedenti e dispositivi di alimentazione ad alta efficienza da utilizzare in sorgenti luminose per proiettori, inverter per veicoli elettrici e altre applicazioni.
Il nitruro di gallio può anche essere sintetizzato iniettando gas di ammoniaca nel gallio fuso a 900-980 °C alla normale pressione atmosferica.
| Substrati N-GaN autoportanti da 2 pollici | ||||||
|
Livello di produzione (P) |
ReSearcH(R) |
Manichino(D) |
Nota: (1) 5 punti: gli angoli di errore di 5 posizioni sono 0,55 ±0,15o (2) 3 punti: gli angoli di errore delle posizioni (2, 4, 5) sono 0,55 ±0,15o (3) Area utilizzabile: esclusione della periferia e dei macro difetti (fori) |
|||
| P+ | P | P- | ||||
| Articolo | GaN-FS-CN-C50-SSP | |||||
| Dimensioni | 50,0±0,3 mm | |||||
| Spessore | 400 ± 30 micron | |||||
| Orientamento piatto | (1-100) ±0,1o,12,5±1 mm | |||||
| TTV | ≤ 15 micron | |||||
| ARCO | ≤ 20 micron | |||||
| Resistività (300K) | ≤ 0,02 Ω·cm per tipo N (drogato con Si) | |||||
| Rugosità della superficie della faccia Ga | ≤ 0,3 nm (lucidatura e trattamento superficiale per epitassia) | |||||
| N rugosità della superficie della faccia | 0,5 ~ 1,5 μm (singolo lato lucidato) | |||||
| Piano C (0001) fuori angolo rispetto all'asse M (angoli tagliati male) |
0,55 ± 0,1o (5 punti) |
0,55 ± 0,15o (5 punti) |
0,55 ± 0,15o (3 punti) |
|||
| Densità di dislocazione del threading | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Numero e dimensione massima dei fori in Ф47 mm al centro | 0 | ≤ 3@1000μm | ≤ 12@1500μm | ≤ 20@3000μm | ||
| Zona utilizzabile | > 90% | >80% | >70% | |||
| Pacchetto | Confezionato in una camera bianca in un singolo contenitore di wafer | |||||
