Dettagli:
|
| Tipo: | Zaffiro piano | Nome di prodotto: | blu dello GaN-su-zaffiro 4inch/wafer verde del LED |
|---|---|---|---|
| Polacco: | Singolo lato lucidato (SSP)/doppio lato lucidato (DSP) | Dimensione: | 100 ± 0.2mm |
| Orientamento: | Aereo di C (0001) fuori dall'angolo verso il ± 0.1° di M.-asse 0,2 | Spessore: | 650 ± 25μm |
| Evidenziare: | Wafer epitassiale GaN LED blu,wafer led da 4 pollici,piano C Wafer epitassiale GaN |
||
Wafer epitassiale GaN LED blu da 4 pollici su piano SSP C in zaffiro (0001) Angolo disassato verso l'asse M 0,2 ± 0,1°

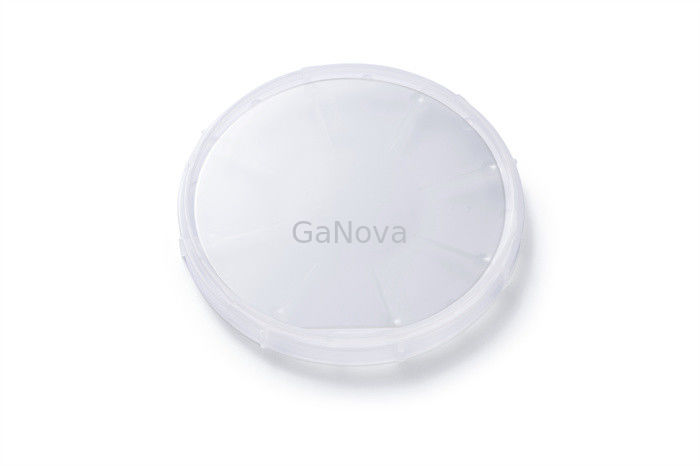

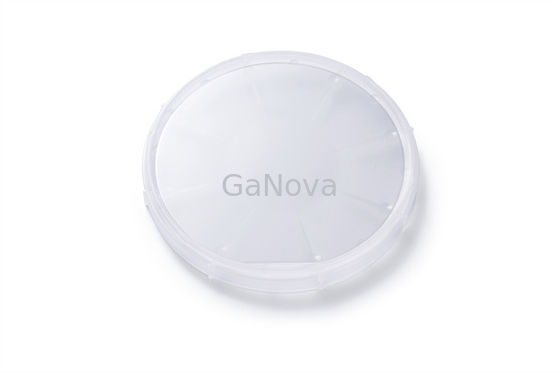

Wafer epitassiale GaN LED blu da 4 pollici su zaffiro SSP
L'utilizzo della radiazione blu nella tecnologia LED offre due vantaggi specifici: uno, consuma meno energia, due, è più efficiente in termini di emissione luminosa.Ad esempio, dal 2014 al 2018, con l'avanzamento del fosforo, l'efficienza dei LED blu è aumentata da 130-140 lm/W a 200-210 lm/W.
Un altro grosso problema nella produzione di LED blu era la difficoltà nel drogaggio p-GaN con precisione.Alla fine degli anni '80, Amano e Akasaki scoprirono che quando il GaN veniva drogato con atomi di zinco, emetteva più luce e quindi questo forniva un miglior drogaggio p.Questo fenomeno è stato successivamente spiegato in un articolo di Nakamura.
| Wafer LED blu/verde GaN su zaffiro da 4 pollici | ||||
|
Substrato |
Tipo | Zaffiro piatto |
|
|
| Polacco | Singolo lato lucidato (SSP) / Doppio lato lucidato (DSP) | |||
| Dimensione | 100 ± 0,2 mm | |||
| Orientamento | Piano C (0001) fuori angolo rispetto all'asse M 0,2 ± 0,1° | |||
| Spessore | 650 ± 25 micron | |||
|
Epistrato |
Struttura | 0,2μm pGaN/0,5μm MQWs/2,5μm nGaN/2,0μm uGaN | ||
| Spessore | 5,5 ± 0,5μm | |||
| Rugosità (Ra) | <0,5nm | |||
| Densità di dislocazione | < 5 × 108cm-2 | |||
| Lunghezza d'onda | LED blu | LED verde | ||
| 465±10nm | 525±10nm | |||
| FWHM di lunghezza d'onda | < 25nm | <40nm | ||
| Prestazioni del chip | Tensione di intervento@1μA | 2,3-2,5 V | 2,2-2,4 V | |
| Zona utilizzabile | > 90% (esclusione bordi e macro difetti) | |||
|
Pacchetto |
Confezionato in camera bianca in un unico contenitore di wafer |
|||
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
