Dettagli:
|
| Nome di prodotto: | blu dello GaN-su-zaffiro 4inch/wafer verde del LED | Tipo: | Zaffiro piano |
|---|---|---|---|
| Spessore: | 650 ± 25μm | Orientamento: | Aereo di C (0001) fuori dall'angolo verso il ± 0.1° di M.-asse 0,2 |
| Polacco: | Singolo lato lucidato (SSP)/doppio lato lucidato (DSP) | Dimensione: | 100 ± 0.2mm |
| Evidenziare: | 625um GaN Epitaxial Wafer,SSP gan sui wafer dello zaffiro,675um GaN Epitaxial Wafer |
||

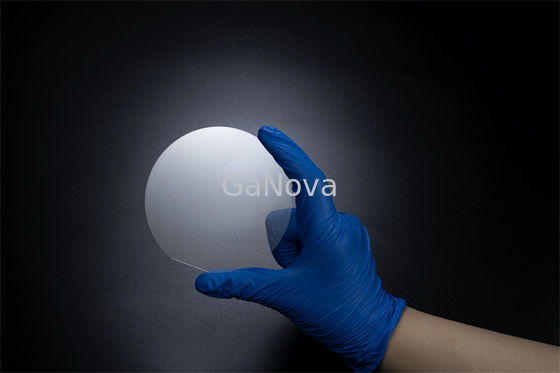

Zaffiro piano blu a 4 pollici del μm LED GaN Epitaxial Wafer On Sapphire SSP del ± 25 di spessore 650 del substrato
Wafer epitassiale blu a 4 pollici del LED GaN su zaffiro SSP
Per esempio, GaN è il substrato che permette i diodi laser della viola (405 nanometro), senza uso di frequenza-raddoppiamento ottico non lineare. La sua sensibilità a radiazione ionizzante è bassa (come altri nitruri del gruppo III), rendendogli un materiale adatto per i generatori solari per i satelliti. Le applicazioni dello spazio e dei militari potrebbero anche avvantaggiarsi poichè i dispositivi hanno indicato la stabilità negli ambienti di radiazione.
| blu dello GaN-su-zaffiro 4inch/wafer verde del LED | ||||
|
Substrato |
Tipo | Zaffiro piano |
|
|
| Polacco | Singolo lato lucidato (SSP)/doppio lato lucidato (DSP) | |||
| Dimensione | ± 100 0,2 millimetri | |||
| Orientamento | Aereo di C (0001) fuori dall'angolo verso il ± 0.1° di M.-asse 0,2 | |||
| Spessore | 650 μm del ± 25 | |||
|
Epilayer |
Struttura | uGaN di 0.2μm pGaN/0.5μm MQWs/2.5μm nGaN/2.0μm | ||
| Spessore | 5,5 ± 0.5μm | |||
| Rugosità (Ra) | <0> | |||
| Densità di dislocazione | < 5="">8 cm2 | |||
| Lunghezza d'onda | LED blu | LED verde | ||
| 465 ± 10 nanometro | 525 ± 10 nanometro | |||
| Lunghezza d'onda FWHMs | < 25="" nm=""> | < 40="" nm=""> | ||
| Chip Performance | Taglio-nel μA di voltage@1 | 2.3-2.5V | 2.2-2.4V | |
| Area utilizzabile | > 90% (bordo e macro esclusione di difetti) | |||
|
Pacchetto |
Imballato in un locale senza polvere in un singolo contenitore del wafer |
|||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
