Dettagli:
|
| Nome di prodotto: | Substrato di monocristallo di GaN | Dimensioni: | ² di 10mm x di 5 |
|---|---|---|---|
| Spessore: | 350 ±25µm | Orientamento: | Un aereo (11-20) fuori dall'angolo verso l'aereo di M.-asse 0 ±0.5° A (11-20) fuori dall'angolo vers |
| TTV: | ≤ 10µm | Arco: | - ≤ 10µm dell'ARCO del ≤ di 10µm |
| Evidenziare: | N Tipo gan nitruro di gallio,substrato epitassiale GaN Un drogato,un substrato di nitruro di gallio gan faccia |
||

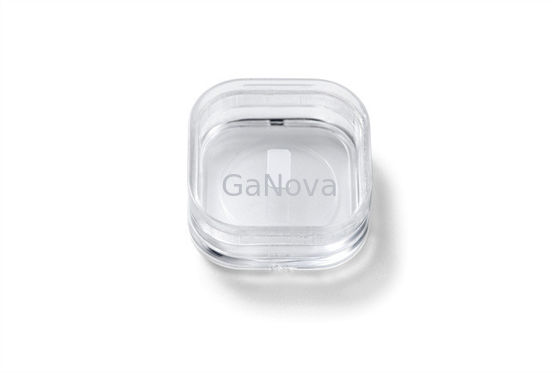

5*10.5mm2 A-face Substrato monocristallino GaN autoportante di tipo n non drogato Resistività < 0.05 Ω·cm Dispositivo di alimentazione/wafer laser
Panoramica
La densità di potenza è notevolmente migliorata nei dispositivi al nitruro di gallio rispetto a quelli al silicio perché il GaN ha la capacità di sostenere frequenze di commutazione molto più elevate.Ha anche una maggiore capacità di sostenere temperature elevate.
| UN Fasso Fre-stUNNDioNG GUNN SubstRATeS | ||||
| Articolo | GaN-FS-AUS | GaN-FS-ANS | GaN-FS-A-SI-S |
Osservazioni: Un angolo di arco circolare (R < 2 mm) viene utilizzato per distinguere la superficie anteriore e posteriore. |
| Dimensioni | 5 x 10 mm2 | |||
| Spessore | 350 ±25 µm | |||
| Orientamento |
Un piano (11-20) fuori angolo rispetto all'asse M 0 ±0,5° Un piano (11-20) fuori angolo rispetto all'asse C - 1 ±0,2° |
|||
| Tipo di conduzione | Tipo N | Tipo N | Semi-isolante | |
| Resistività (300K) | < 0,1Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosità della superficie frontale |
< 0,2 nm (lucidato); o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
|||
| Rugosità della superficie posteriore |
0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
|||
| Densità di dislocazione | Da 1x105a 3 x 106cm-2 | |||
| Macro densità dei difetti | 0 cm-2 | |||
| Zona utilizzabile | > 90% (esclusione bordo) | |||
| Pacchetto | Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto | |||
Appendice: Il diagramma dell'angolo errato
Se δ1= 0 ±0,5°, quindi il piano A (11-20) fuori angolo rispetto all'asse M è 0 ±0,5°.
Se δ2= - 1 ±0,2°, quindi l'angolo del piano A (11-20) rispetto all'asse C è - 1 ±0,2°.
