Substrato SiC 350um 4H

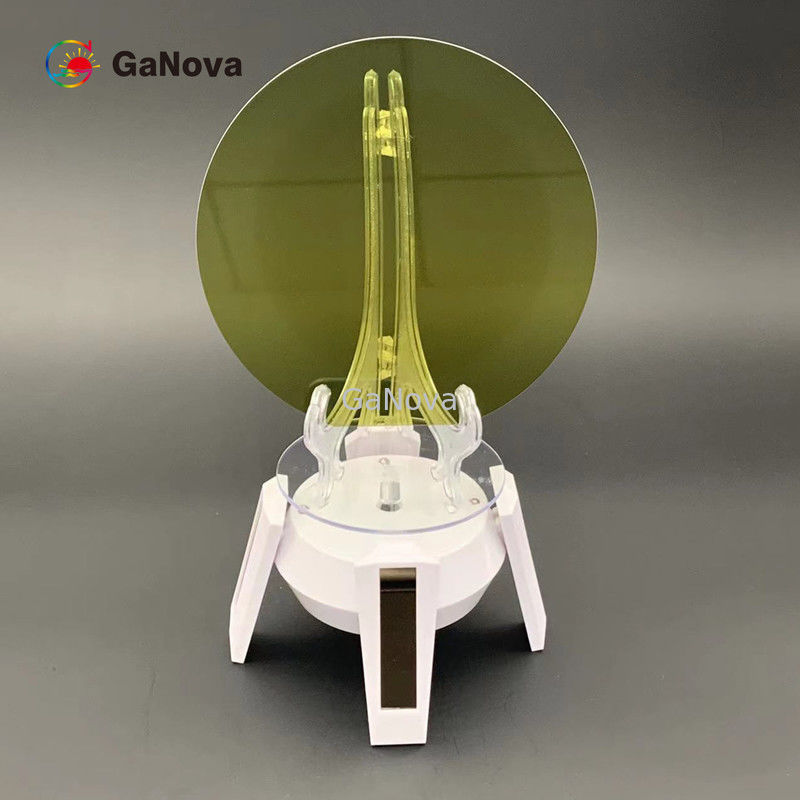

Grande immagine : Substrato SiC 350um 4H

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T

Contatto

Substrato SiC 350um 4H

descrizione

Crystal Form:	4h	Contaminazione da metalli superficiali:	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, mn) cm2 ≤1E11
Nome di prodotto:	Wafer sic epitassiale	Diametro:	150.0mm +0mm/-0.2mm
Orientamento di superficie:	Fuori asse: ° di 4°toward <11-20>±0.5	Lunghezza piana primaria:	± 1.5mm di 47.5mm
Lunghezza piana secondaria:	Nessun piano secondario	Orientamento piano primario:	To<11-20>±1° parallelo
Misorientation ortogonale:	±5.0°
Evidenziare:	Substrato SiC 350um 4H , wafer epitassiale Microw , substrato SiC 4H tipo N

Substrato 4H-SiC da 6 pollici Grado P-SBD tipo N 350,0±25,0μm MPD≤0,5/cm²Resistività 0,015Ω•Cm—0,025Ω•Cm per alimentazione e microw

Substrato 4H-SiC da 6 pollici tipo N

Panoramica

Il carburo di silicio (SiC) è un materiale tecnico ceramico non ossido che ha suscitato un notevole interesse.Le particelle di SiC presentano un'espansione termica relativamente bassa, un'elevata conduttività termica, un'elevata durezza e resistenza all'abrasione e alla corrosione.

Proprietà	Grado PMOS	Grado P-SBD	Grado D
Forma di cristallo	4H
Politipo	Nessuno Consentito		Area≤5%
(DMP)^UN	≤0,2/cm²	≤0,5/cm²	≤5/cm²
Piastre esagonali	Nessuno Consentito		Area≤5%
Policristallo esagonale	Nessuno Consentito
Inclusioni^UN	Area≤0,05%	Area≤0,05%	N / A
Resistività	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(DAP)^UN	≤4000/cm²	≤8000/cm²	N / A
(TED)^UN	≤3000/cm²	≤6000/cm²	N / A
(DBP)^UN	≤1000/cm²	≤2000/cm²	N / A
(TSD)^UN	≤600/cm²	≤1000/cm²	N / A
Errore di impilamento	Area ≤0,5%.	Area ≤1%.	N / A
Contaminazione da metalli superficiali	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm^-2
Diametro	150,0mm+0mm/-0,2mm
Orientamento della superficie	Fuori asse:4° verso <11-20>±0,5 °
Lunghezza piatta primaria	47,5 mm ± 1,5 mm
Lunghezza piatta secondaria	Nessun appartamento secondario
Orientamento piatto primario	Parallelo a<11-20>±1°
Orientamento piatto secondario	N / A
Disorientamento ortogonale	±5,0°
Finitura superficiale	C-Face: smalto ottico, Si-Face: CMP
Bordo del wafer	Smussatura
Ruvidezza della superficie (10μm × 10μm)	Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm
Spessore^UN	350,0 μm ± 25,0 μm
LTV(10mm×10mm)^UN	≤2μm		≤3μm
(TTV)^UN	≤6μm		≤10μm
(ARCO)^UN	≤15μm	≤25μm	≤40μm
(Ordito)^UN	≤25μm	≤40μm	≤60μm
Schegge/Rientri	Nessuno consentito ≥0,5 mm di larghezza e profondità		Qty.2 ≤1.0 mm Larghezza e Profondità
Graffi^UN (Si faccia, CS8520)	≤5 e lunghezza cumulativa≤0,5 × diametro wafer		≤5 e lunghezza cumulativa≤1,5 × wafer Diametro
TUA(2mm*2mm)	≥98%	≥95%	N / A
Crepe	Nessuno Consentito
Contaminazione	Nessuno Consentito
Proprietà	Grado PMOS	Grado P-SBD	Grado D
Esclusione del bordo	3 mm

Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati con^UN.

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
