wafer sic epitassiale 6inch

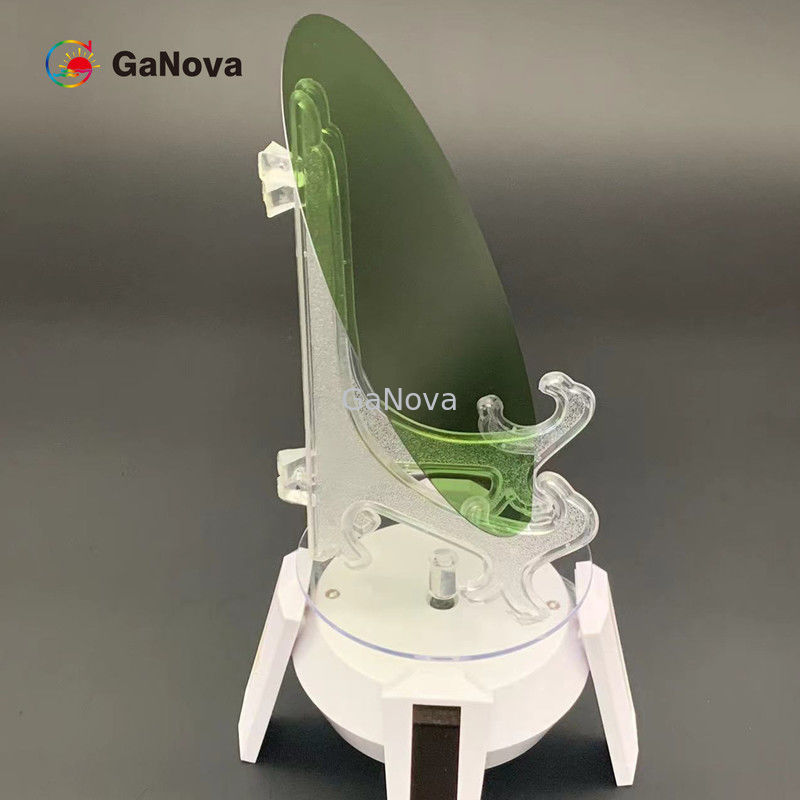

Grande immagine : wafer sic epitassiale 6inch

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T

Contatto

wafer sic epitassiale 6inch

descrizione

Crystal Form:	4h	Contaminazione da metalli superficiali:	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, mn) cm2 ≤1E11
Nome di prodotto:	Wafer sic epitassiale	Diametro:	150.0mm +0mm/-0.2mm
Orientamento di superficie:	Fuori asse: ° di 4°toward <11-20>±0.5	Lunghezza piana primaria:	± 1.5mm di 47.5mm
Lunghezza piana secondaria:	Nessun piano secondario	Orientamento piano primario:	To<11-20>±1° parallelo
Misorientation ortogonale:	±5.0°
Evidenziare:	Wafer sic epitassiale di P-SBD , substrato di 6inch 4H-SiC , Wafer sic epitassiale N tipo

Fuori asse N tipo del substrato del grado 6inch 4H-SiC di P-SBD: ° <11-20>di 4°toward ±0.5

il substrato P-SBD N tipo di 6inch 4H-SiC classifica la resistività MPD≤0.5/Cm2 0.015Ω di 350.0±25.0μM•Cm-0.025Ω•cm per potere e Microw

substrato di 6inch 4H-SiC N tipo

Panoramica

Il nostro hava della società sic (una linea di produzione completa del substrato del wafer del carburo di silicio) crescita dei cristalli d'integrazione, cristallo che elaborano, wafer che elaborano, lucidare, pulire e provare. Al giorno d'oggi forniamo sic ai wafer commerciali 4H e 6H l'isolamento e la conducibilità dei semi nell'su asse o nell'fuori asse, dimensione disponibile: 5x5mm2,10x10mm2, 2", 3", 4" e 6", attraversando le tecnologie chiave quali soppressione di difetto, l'elaborazione del cristallo di seme e la crescita rapida, promuoventi ricerca e sviluppo di base relativi all'epitassia del carburo di silicio, i dispositivi, ecc.

Proprietà	Grado P-MOS	Grado di P-SBD	Grado di D
Crystal Form	4H
Polytype	Nessuno hanno permesso		Area≤5%
(MPD) ^a	≤0.2 /cm2	≤0.5 /cm2	≤5 /cm2
Piatti della sfortuna	Nessuno hanno permesso		Area≤5%
Polycrystal esagonale	Nessuno hanno permesso
Inclusioni ^a	Area≤0.05%	Area≤0.05%	N/A
Resistività	0.015Ω•cm-0.025Ω•cm	0.015Ω•cm-0.025Ω•cm	0.014Ω•cm-0.028Ω•cm
(EPD) ^a	≤4000/cm2	≤8000/cm2	N/A
(TED) ^a	≤3000/cm2	≤6000/cm2	N/A
(BPD) ^a	≤1000/cm2	≤2000/cm2	N/A
(DST) ^a	≤600/cm2	≤1000/cm2	N/A
Errore di impilamento	Area di ≤0.5%	Area di ≤1%	N/A
Contaminazione da metalli di superficie	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, mn) ≤1E11 cm^-2
Diametro	150,0 millimetri +0mm/-0.2mm
Orientamento di superficie	Fuori asse: ° <11-20>di 4°toward ±0.5
Lunghezza piana primaria	47,5 millimetri di ± 1,5 millimetri
Lunghezza piana secondaria	Nessun piano secondario
Orientamento piano primario	To±1° parallelo<11-20>
Orientamento piano secondario	N/A
Misorientation ortogonale	±5.0°
Finitura superficia	C-fronte: Polacco ottico, Si-fronte: CMP
Bordo del wafer	Smussatura
Rugosità di superficie (10μm×10μm)	Fronte Ra≤0.20 nanometro di si; Fronte Ra≤0.50 nanometro di C
Spessore ^a	μm 350.0μm± 25,0
LTV (10mm×10mm) ^a	≤2μm		≤3μm
(TTV) ^a	≤6μm		≤10μm
(ARCO) ^a	≤15μm	≤25μm	≤40μm
(Filo di ordito) ^a	≤25μm	≤40μm	≤60μm
Chip/rientranze	Nessuno hanno permesso la larghezza e la profondità di ≥0.5mm		Larghezza e profondità di Qty.2 ≤1.0 millimetro
Graffi ^a (Fronte di si, CS8520)	≤5 e diametro cumulativo di Length≤0.5×Wafer		≤5 e Length≤1.5×Wafer cumulativo Diametro
TUA (2mm*2mm)	≥98%	≥95%	N/A
Crepe	Nessuno hanno permesso
Contaminazione	Nessuno hanno permesso
Proprietà	Grado P-MOS	Grado di P-SBD	Grado di D
Esclusione del bordo	3mm

Nota: l'esclusione del bordo di 3mm è usata per gli oggetti segnati con ^{il A.}

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
