Dettagli:
|
| Dimensioni: | ² di 10mm x di 5 | Nome di prodotto: | GaN Substrates indipendente |
|---|---|---|---|
| Spessore: | 350 ±25µm | TTV: | ≤ 10µm |
| Densità di dislocazione: | Da ⁵ 1 x 10 al ² del cm⁻ di 3 x 10 ⁶ | Macro densità di difetto: | ² 0cm⁻ |
| Evidenziare: | Wafer di nitruro di gallio GaN,substrato semiconduttore gan,wafer di nitruro di gallio tipo SI |
||
5*10,5 mm2Faccia SP (20-21)/(20-2-1) Substrato monocristallino GaN autoportante di tipo SI non drogato Resistività > 106Wafer di dispositivi RF Ω·cm
Panoramica
Il substrato di nitruro di gallio (GaN) è un substrato monocristallino di alta qualità.È realizzato con il metodo HVPE originale e la tecnologia di lavorazione dei wafer, che è stata originariamente sviluppata per molti anni.Le caratteristiche sono alta cristallina, buona uniformità e qualità superficiale superiore.
| (20-21)/(20-2-1) FUNce Fre-stUNndioNG GUNN SubstRATeS | ||||
| Articolo |
GaN-FS-SP-USA |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Osservazioni: Un angolo di arco circolare (R < 2 mm) viene utilizzato per distinguere la superficie anteriore e posteriore. |
| Dimensioni | 5 x 10 mm2 | |||
| Spessore | 350 ±25 µm | |||
| Orientamento |
(20-21)/(20-2-1) piano fuori angolo verso l'asse A 0 ±0,5° (20-21)/(20-2-1) piano fuori angolo rispetto all'asse C - 1 ±0,2° |
|||
| Tipo di conduzione | Tipo N | Tipo N | Semi-isolante | |
| Resistività (300K) | < 0,1Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ BOW ≤ 10 µm | |||
| Rugosità della superficie frontale |
< 0,2 nm (lucidato)； o < 0,3 nm (lucidatura e trattamento superficiale per epitassia) |
|||
| Rugosità della superficie posteriore |
0,5 ~ 1,5 micron opzione: 1~3 nm (terra fine);< 0,2 nm (lucidato) |
|||
| Densità di dislocazione | Da 1x105a 3 x 106cm-2 | |||
| Macro densità dei difetti | 0 cm-2 | |||
| Zona utilizzabile | > 90% (esclusione bordo) | |||

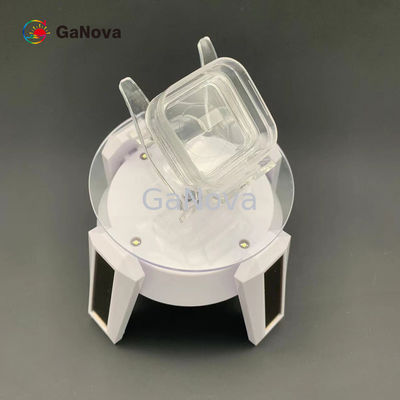

| Pacchetto | Confezionato in camera bianca classe 100, in contenitore da 6 PCS, in atmosfera di azoto | |||
Appendice: Il diagramma dell'angolo errato
Se δ1= 0 ±0,5°, quindi (20-21)/(20-2-1) angolo fuori piano verso l'asse A è 0 ±0,5°.
Se δ2= - 1 ±0,2°, quindi (20-21)/(20-2-1) angolo fuori piano verso l'asse C è - 1 ±0,2°.
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
