Dettagli:
|
| Evidenziare: | Wafer monocristallo gan epi,Wafer epi da 4 pollici,substrato di gan monocristallino |
||
|---|---|---|---|

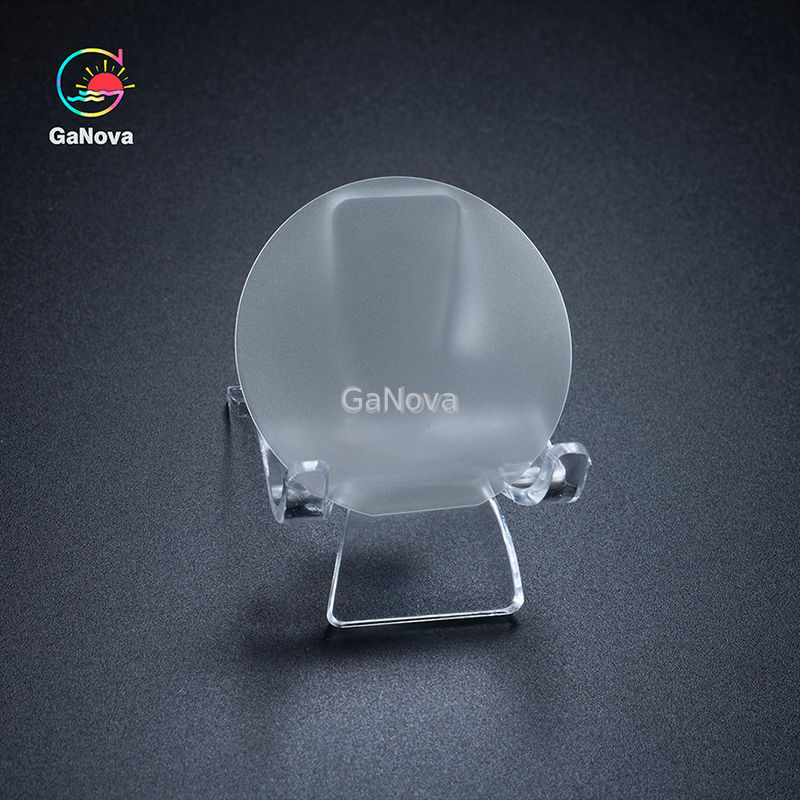

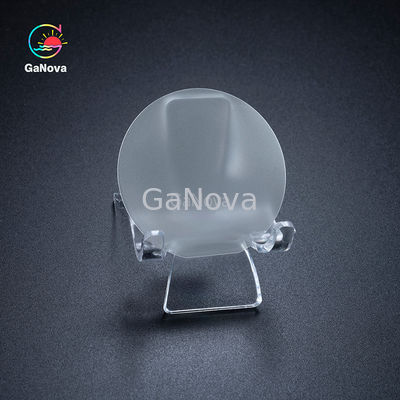

Introduzione al substrato GaN monocristallino di nitruro di gallio dopato con ferro da 4 pollici
Il substrato GaN monocristallino dopato con nitruro di gallio da 4 pollici di ferro è un substrato monocristallino realizzato con materiale di nitruro di gallio (GaN), che migliora le sue proprietà elettriche dopando elementi di ferro.Il nitruro di gallio (GaN) è un materiale semiconduttore a banda larga con una banda diretta di 3.4 eV, che lo rende ampiamente utilizzato nei dispositivi optoelettronici e di potenza elettronica.
Processo di preparazione
Il processo per la preparazione di un substrato monocristallino di nitruro di gallio dopato di ferro da 4 pollici comprende:
Tecnologia MOCVD: utilizzata per la coltivazione di nitruro di gallio a strato singolo di cristallo di alta qualità 4.
Tecnologia di esfoliazione laser: utilizzata per rimuovere i difetti negli strati a cristallo singolo e migliorare le prestazioni del substrato.
Tecnologia HVPE: utilizzata per la produzione su larga scala di substrati di nitruro di gallio per migliorare l'efficienza della produzione.
In sintesi, il substrato monocristallino di nitruro di gallio dopato con ferro da 4 pollici è un materiale semiconduttore ad alte prestazioni con ampie prospettive di applicazione,specialmente nei settori dell'optoelettronica e dell'elettronica di potenza.
| Substrati N-GaN a 2 pollici | ||||||
 |
Livello di produzione |
Res- Eric.h(R) |
Cazzo.(D) |
Nota: (1) 5 punti: gli angoli di scorrimento di 5 posizioni sono 0,55 ± 0,15o (2) 3 punti: gli angoli di scorrimento delle posizioni (2, 4, 5) sono 0,55 ± 0,15o (3) Superficie utilizzabile: esclusione dei difetti periferici e macro (fori) |
||
| P+ | P | P- | ||||
| Articolo | GaN-FS-C-N-C50-SSP | |||||
| Dimensioni | 50.0 ± 0,3 mm | |||||
| Spessore | 400 ± 30 μm | |||||
| Piano di orientamento | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BIO | ≤ 20 μm | |||||
| Resistenza (300K) | ≤ 0,02 Ω·cm per il tipo N (dopato al Si) | |||||
| Ga rugosità della superficie | ≤ 0,3 nm (polito e trattamento superficiale per epitaxia) | |||||
| N rugosità della superficie | 0.5 ~ 1,5 μm (polito su un solo lato) | |||||
| Piano C (0001) fuori angolo verso l'asse M (angoli sbagliati) |
00,55 ± 0.1o (5 punti) |
0.55 ± 0.15o (5 punti) |
00,55 ± 0.15o (3 punti) |
|||
| Densità di dislocazione del filo | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm-2 | ||||
| Numero e dimensioni massime di fori in Ф47 mm nel centro | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Superficie utile | > 90% | > 80% | > 70% | |||
| Pacco | Confezionato in una stanza pulita in un contenitore singolo di wafer | |||||
