Dettagli:
|
| Evidenziare: | 4 pollici di substrato,Substrato di Fe dopato,Substrato gan indipendente |
||
|---|---|---|---|

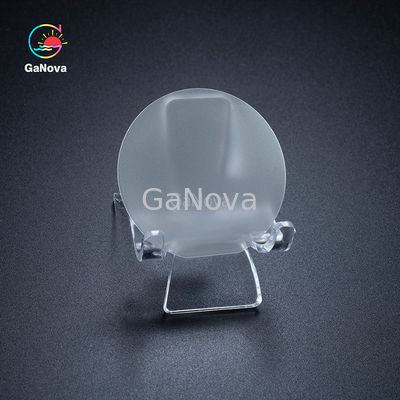

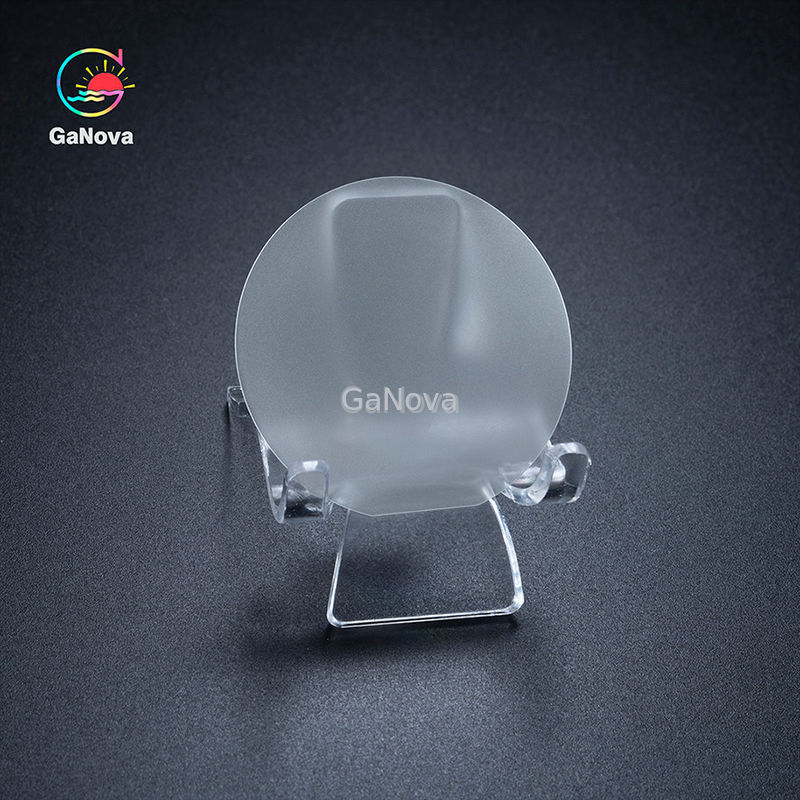

Introduzione al nitruro di gallio dopato di ferro (GaN) da 4 polliciSottostrato monocristallino
Il substrato monocristallino di nitruro di gallio (GaN) dopato con ferro da 4 pollici è un substrato monocristallino realizzato con materiale di nitruro di gallio (GaN),che migliora le sue proprietà elettriche dopando elementi di ferroIl nitruro di gallio (GaN) è un materiale semiconduttore a banda larga con una banda diretta di 3,4 eV, che lo rende ampiamente utilizzato in dispositivi optoelettronici e di potenza elettronica.
Processo di preparazione
Il processo per la preparazione di un substrato monocristallino di nitruro di gallio dopato di ferro da 4 pollici comprende:
Tecnologia MOCVD: utilizzata per la coltivazione di nitruro di gallio a strato singolo di cristallo di alta qualità 4.
Tecnologia di esfoliazione laser: utilizzata per rimuovere i difetti negli strati a cristallo singolo e migliorare le prestazioni del substrato.
Tecnologia HVPE: utilizzata per la produzione su larga scala di substrati di nitruro di gallio per migliorare l'efficienza della produzione.
In sintesi, il substrato monocristallino di nitruro di gallio dopato con ferro da 4 pollici è un materiale semiconduttore ad alte prestazioni con ampie prospettive di applicazione,specialmente nei settori dell'optoelettronica e dell'elettronica di potenza.
Specifiche del prodotto
| Substrati N-GaN a 2 pollici | ||||||
 |
Livello di produzione |
Res- Eric.h(R) |
Cazzo.(D) |
Nota: (1) 5 punti: gli angoli di scorrimento di 5 posizioni sono 0,55 ± 0,15o (2) 3 punti: gli angoli di scorrimento delle posizioni (2, 4, 5) sono 0,55 ± 0,15o (3) Superficie utilizzabile: esclusione dei difetti periferici e macro (fori) |
||
| P+ | P | P- | ||||
| Articolo | GaN-FS-C-N-C50-SSP | |||||
| Dimensioni | 50.0 ± 0,3 mm | |||||
| Spessore | 400 ± 30 μm | |||||
| Piano di orientamento | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BIO | ≤ 20 μm | |||||
| Resistenza (300K) | ≤ 0,02 Ω·cm per il tipo N (dopato al Si) | |||||
| Ga rugosità della superficie | ≤ 0,3 nm (polito e trattamento superficiale per epitaxia) | |||||
| N rugosità della superficie | 0.5 ~ 1,5 μm (polito su un solo lato) | |||||
| Piano C (0001) fuori angolo verso l'asse M (angoli sbagliati) |
00,55 ± 0.1o (5 punti) |
0.55 ± 0.15o (5 punti) |
00,55 ± 0.15o (3 punti) |
|||
| Densità di dislocazione del filo | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm-2 | ||||
| Numero e dimensioni massime di fori in Ф47 mm nel centro | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Superficie utile | > 90% | > 80% | > 70% | |||
| Pacco | Confezionato in una stanza pulita in un contenitore singolo di wafer | |||||
Su di noi
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e componenti di vetro ottico personalizzati ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università nazionali ed estere, istituti di ricerca e imprese, forniscono prodotti e servizi personalizzati per i loro progetti di R & S.È la nostra visione di mantenere un buon rapporto di cooperazione con tutti i nostri clienti dalla nostra buona reputazione.
Domande frequenti
D: Lei è una società commerciale o un produttore?
Siamo una fabbrica.
D: Quanto tempo avete per consegnare?
Generalmente sono 3-5 giorni se le merci sono in magazzino.
o 7-10 giorni se le merci non sono in magazzino, dipende dalla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
Pagamento <= 5000USD, 100% in anticipo.
Pagatori >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
