Dettagli:
|
| Nome di prodotto: | Singolo Crystal Substrate | Orientamento: | (201) |
|---|---|---|---|
| Superficie lucidata: | Singolo lato lucidato | FWHM: | <350arcsec> |
| Ra: | ≤0.3nm | Spessore: | 0.6~0.8mm |
| Evidenziare: | Ga2O3 singolo Crystal Substrate,Wafer 0.6mm dell'ossido del gallio,0.8mm singolo Crystal Substrate |
||
10x10mm2 (- 201) Fe-ha verniciato i singoli dispositivi optoelettronicidi lucidaturadi spessore 0.6~0.8mm FWHM<350arcsec, di Ra≤0.3 nanometro di GA2O3 di monocristallo del substrato del grado indipendente del prodotto, gli strati isolanti dei materiali a semiconduttore ed i filtri UV
Il substrato del nitruro di gallio (GaN) è un substrato monocristallino di alta qualità. È fatto con il metodo originale di HVPE e la tecnologia della trasformazione del wafer, che originalmente è stata sviluppata per molti anni. Le caratteristiche sono l'alta uniformità cristallina e buona e qualità di superficie superiore.
Lo scopo di questo esame è di riassumere gli avanzamenti recenti nella prestazione del polimorfo il più ampiamente studiato, β-GA2 la O3 della crescita, di elaborazione edel dispositivo. Il ruolo dei difetti ed impurità sul trasporto e le proprietà ottiche di massa, il materiale di nanostructures ed epitassiale, la difficoltà nella verniciatura p tipa e nello sviluppo delle tecniche di trattamento come incisione, la formazione del contatto, i dielettrici per formazione del portone e la passività sono discussi.
| Substrato del nitruro di gallio--Livello del prodotto | ||
| Dimensioni | 10*15mm | 10*10mm |
| Spessore | 0.6~0.8mm | |
| Orientamento | (201) | |
| Verniciatura | Fe | Sn |
| Superficie lucidata | Singolo lato lucidato | |
| Resistivity/Nd-Na | / | <9e18> |
| FWHM | <350arcsec> | |
| Ra | ≤0.3nm | |

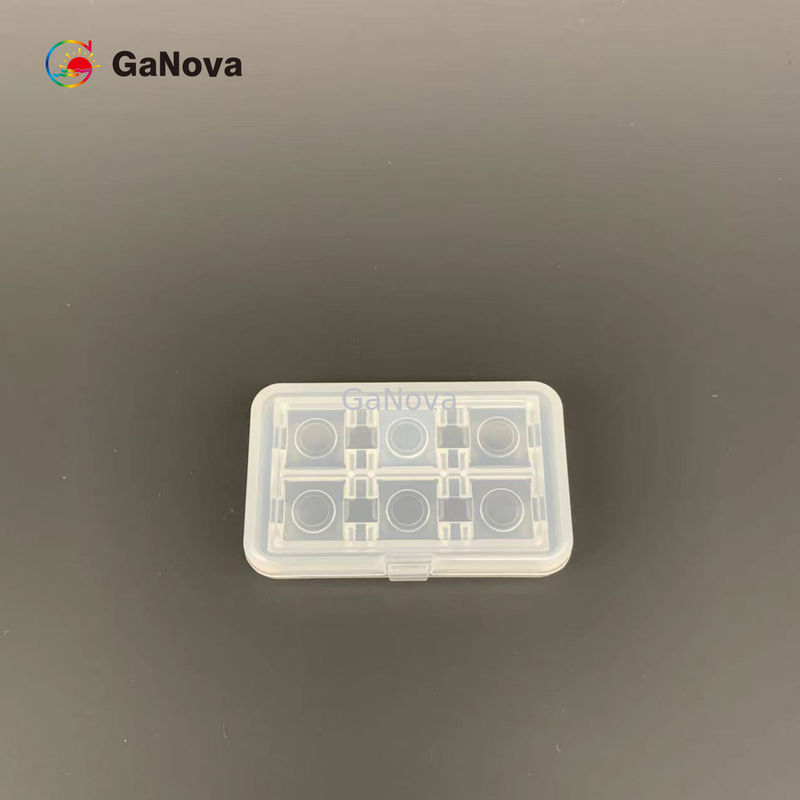

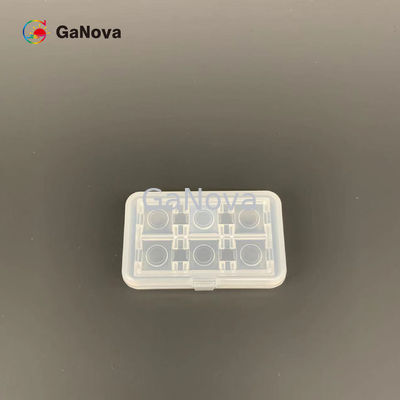

| Pacchetto | Imballato nell'ambiente della stanza pulita della classe A 100, nell'ambito di un'atmosfera dell'azoto | |
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
