Singolo lato lucido substrato Ga2O3 monocristallo spessore 0,6 mm 0,8 mm

Singolo lato lucido substrato Ga2O3 monocristallo spessore 0,6 mm 0,8 mm
Singolo lato lucido substrato Ga2O3 monocristallo spessore 0,6 mm 0,8 mm

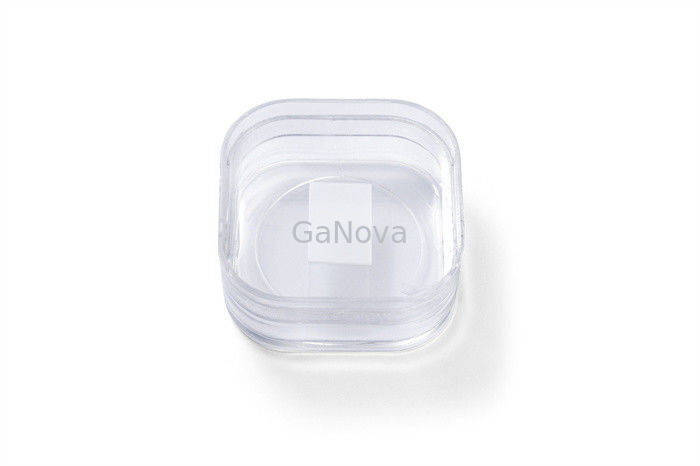

Grande immagine :  Singolo lato lucido substrato Ga2O3 monocristallo spessore 0,6 mm 0,8 mm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD04-001-006
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana

Singolo lato lucido substrato Ga2O3 monocristallo spessore 0,6 mm 0,8 mm

descrizione
Ra: ≤0.5nm Spessore: 0.6~0.8mm
Nome di prodotto: Singolo Crystal Substrate Superficie lucidata: Singolo lato lucidato
Orientamento: (010) FWHM: <350arcsec>
Evidenziare:

Substrato Ga2O3 lucidato lateralmente

,

substrato di ossido di gallio da 0

,

8 mm

Un lato lucido Ga2O3Spessore substrato cristallo singolo 0,6~0,8 mm

10x15 mm2(010)Ga autoportante drogato con Sn2O3substrato a cristallo singolo Grado del prodotto lucidatura singola Spessore 0,6~0,8 mm FWHM<350arcsec, Ra≤0,5nm Resistenza 2,00E+17Ω/cm-3Dispositivi optoelettronici, strati isolanti di materiali semiconduttori e filtri UV



Il GaN sta diventando sempre più importante grazie alla sua capacità di offrire prestazioni notevolmente migliorate in un'ampia gamma di applicazioni, riducendo l'energia e lo spazio fisico necessari per fornire tali prestazioni rispetto alle tecnologie convenzionali al silicio.

Il silicio è stato a lungo il materiale preferito per la produzione di componenti elettronici fondamentali, inclusi computer, smartphone, televisori e fotocamere.



Substrato di nitruro di gallio - Livello di ricerca
Dimensione 10*15 mm 10*10 mm
Spessore 0,6~0,8 mm
Orientamento (010)
Doping SN
Superficie lucida Singolo lato lucidato
Resistività/Nd-Na 2.00E+17 1.53E+18
FWHM <350 secondi d'arco
RA ≤0,5 nm
Pacchetto Confezionato in camera bianca di classe 100, in atmosfera di azoto





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
