wafer Ga2O3 10x15mm singolo Crystal Substrate di 10x10mm

wafer Ga2O3 10x15mm singolo Crystal Substrate di 10x10mm
wafer Ga2O3 10x15mm singolo Crystal Substrate di 10x10mm

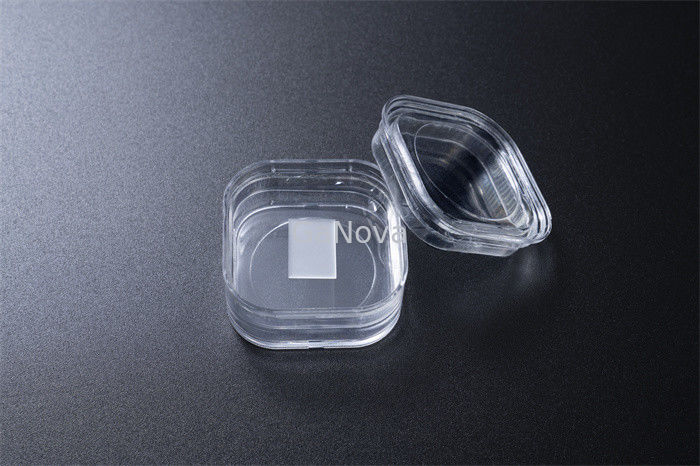

Grande immagine :  wafer Ga2O3 10x15mm singolo Crystal Substrate di 10x10mm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD04-001-005
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana

wafer Ga2O3 10x15mm singolo Crystal Substrate di 10x10mm

descrizione
Orientamento: (010)(201) Dimensioni: 10*10mm; 10*15mm
Nome di prodotto: Singolo Crystal Substrate Verniciatura: UID
FWHM: <350arcsec> Ra: ≤0.5nm
Evidenziare:

wafer Ga2O3 di 10x10mm

,

wafer di monocristallo di 10x15mm

,

Ga2O3 wafer 10x15mm

10x15 mm2(-201)Ga autoportante drogato con UID2O3substrato monocristallino Qualità del prodotto lucidatura singola Spessore 0,6~0,8 mm FWHM<350arcsec, Ra≤0,5nm Resistenza 4,13E+17Ω/cm-3Dispositivi optoelettronici, strati isolanti di materiali semiconduttori e filtri UV



Con una maggiore efficienza energetica, parti di lavoro richieste più piccole e una frequenza di commutazione più elevata, aumenta la densità di potenza che, se si considerano tutti questi fattori, porta a velocità del dispositivo molto più elevate.La potenza di elaborazione è notevolmente aumentata rispetto ai dispositivi basati su silicio.Pertanto, se si confronta un dispositivo al gallio con uno al silicio, le velocità di elaborazione sul dispositivo al nitruro di gallio saranno notevolmente più elevate.



Substrato di nitruro di gallio - Livello di ricerca
Dimensioni 10*10 mm 10*15 mm
Spessore 0,6~0,8 mm
Orientamento (010) (201)
Doping UID
Superficie lucida Singolo lato lucidato
Resistività/Nd-Na / 4.13E+17
FWHM <350 secondi d'arco
RA ≤0,5 nm
Pacchetto Confezionato in camera bianca di classe 100, in atmosfera di azoto





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
