Dettagli:
|
| Nome di prodotto: | GaN/MG-verniciato a 4 pollici Sapphire Substrates | Dimensioni: | 100 ± 0.2mm |
|---|---|---|---|
| Tipo di conduzione: | P tipo | Resistività (300K): | < 10=""> |
| Concentrazione in trasportatore: | > ³ del cm⁻ del ⁷ di 1 x 10 ¹ (che vernicia concentrazione di ³ del cm⁻ del ⁹ del ¹ dei ≥ 5 x 10 di | Mobilità: | > ² /V di 5cm·s |
| Evidenziare: | LED Laser GaN Wafer Epitaxial |
||

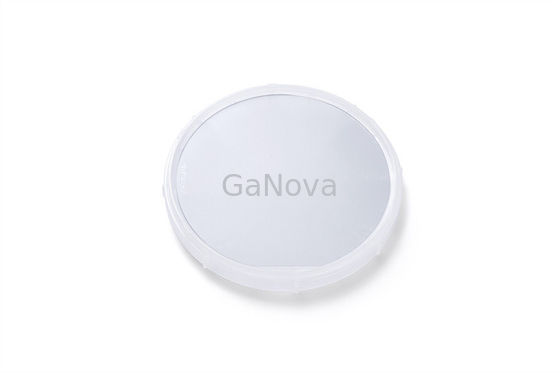

GaN MG-verniciato P tipo a 4 pollici sul wafer SSP resistivity~10Ω cm LED, laser, wafer epitassiale dello zaffiro di PIN
Perché usi GaN Wafers?
Il nitruro di gallio su zaffiro è il materiale ideale per l'amplificazione radiofonica di energia. Offre una serie di benefici sopra silicio, compreso un'più alte tensione e prestazione migliore di ripartizione alle temperature elevate.
GaN è un semiconduttore diretto binario del bandgap di III/V comunemente usato in diodi a emissione luminosa luminosi dagli anni 90. Il composto è un materiale molto duro che ha un sistema cristallino del solfuro di zinco. Il suo ampio intervallo di banda di eV 3,4 lo permette proprietà speciali per le applicazioni
optoelettronico
dispositivi ad alta potenza
dispositivi ad alta frequenza
| GaN/MG-verniciato a 4 pollici Sapphire Substrates | ||
| Oggetto | GaN-T-C-P-C100 |
|
| Dimensioni | 100 ± 0.2mm | |
| Spessore/spessore STD | 4,5 μm del ± 0,5/ < 3=""> | |
| Orientamento | Aereo di C (0001) fuori dall'angolo verso il ° del ± 0,1 di Un-asse 0,2 | |
| Piano di orientamento di GaN | (1-100) 0 ° del ± 0,2, ± 30 1 millimetro | |
| Tipo di conduzione | P tipo | |
| Resistività (300K) | < 10=""> | |
| Concentrazione in trasportatore | > 1 x 1017 cm-3 (che verniciano concentrazione di cm-3 dei ≥ 5 x 1019 di p +GaN) | |
| Mobilità | > 5 cm2/V·s | |
| *XRD FWHMs | (0002) < 300arcsec=""> | |
| Struttura |
~ 0,5 p-GaN/~ del μm del μm p +GaN/~ 1,5 2,5 uGaN del uGaN/~ 25 nanometro del μm buffer/430 zaffiro del μm del ± 25 |
|
| Orientamento di zaffiro | Aereo di C (0001) fuori dall'angolo verso il ° del ± 0,1 di M.-asse 0,2 | |
| Piano di orientamento di zaffiro | (11-20) 0 ° del ± 0,2, 30± 1 millimetro | |
| Sapphire Polish | Singolo lato lucidato (SSP)/doppio lato lucidato (DSP) | |
| Area utilizzabile | > 90% (bordo e macro esclusione di difetti) | |
| Pacchetto |
Imballato in un locale senza polvere in contenitori: singolo contenitore di wafer (< 3="" PCS=""> |
|
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
