JDCD04-001-003 10x10mm2 100(Off 6°) Ga2O3 Ga2O3 autoportante monocristallino Grado del prodotto Singola lucidatura

JDCD04-001-003 10x10mm2 100(Off 6°) Ga2O3 Ga2O3 autoportante monocristallino Grado del prodotto Singola lucidatura
JDCD04-001-003 10x10mm2 100(Off 6°) Ga2O3 Ga2O3 autoportante monocristallino Grado del prodotto Singola lucidatura

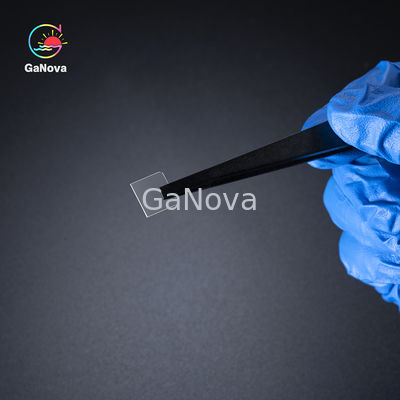

Grande immagine :  JDCD04-001-003 10x10mm2 100(Off 6°) Ga2O3 Ga2O3 autoportante monocristallino Grado del prodotto Singola lucidatura

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD04-001-003
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana

JDCD04-001-003 10x10mm2 100(Off 6°) Ga2O3 Ga2O3 autoportante monocristallino Grado del prodotto Singola lucidatura

descrizione
Spessore: 0.6~0.8mm Nome di prodotto: Singolo Crystal Substrate
Orientamento: (100) di 6° Verniciatura: Fe
FWHM: <350arcsec> Ra: ≤5 nm

10x10mm2 100(off 6°) Substrato monocristallino Ga2O3 autoportante drogato con Fe Grado del prodotto lucidatura singola Spessore 0,6~0,8mm FWHM<350arcsec,Ra≤5nm Dispositivi optoelettronici, strati isolanti di materiali semiconduttori e filtri UV



La densità di potenza è notevolmente migliorata nei dispositivi al nitruro di gallio rispetto a quelli al silicio perché il GaN ha la capacità di sostenere frequenze di commutazione molto più elevate.Ha anche una maggiore capacità di sostenere temperature elevate.

il nitruro di gallio è un semiconduttore a banda proibita diretta (band proibita = 3,4 eV) con struttura di tipo wurtzite ed è il materiale utilizzato per realizzare dispositivi emettitori di luce in grado di resistere ad ambienti corrosivi.Il nitruro di gallio viene preparato mediante reazione di Ga2O3 con NH3 a temperature elevate dell'ordine di 1000°C.



Substrato di nitruro di gallio - Livello di ricerca
Dimensioni 10*10 mm
Spessore 0,6~0,8 mm
Orientamento (100) di 6°
Doping Fe
Superficie lucida Singolo lato lucidato
Resistività/Nd-Na /
FWHM <350 secondi d'arco
RA ≤5 nm
Pacchetto Confezionato in camera bianca di classe 100, in atmosfera di azoto





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
