JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura

JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura

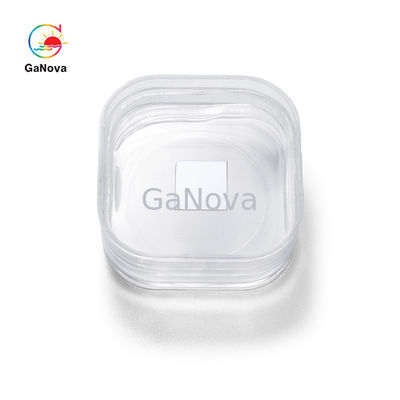

Grande immagine :  JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD04-001-007
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana

JDCD04-001-007 10x10mm2(010) Sn-Doped Free-Standing Ga2O3 Substrato a cristallo singolo Grado del prodotto Singola lucidatura

descrizione
Spessore: 0.6~0.8mm Nome di prodotto: Singolo Crystal Substrate
Orientamento: (101) Superficie lucidata: Singolo lato lucidato
FWHM: <350arcsec> Ra: ≤0.5nm

10x10mm2(010) Substrato monocristallino Ga2O3 autoportante drogato con Sn Grado del prodotto lucidatura singola Spessore 0,6~0,8 mm FWHM<350arcsec, Ra≤0,5nm Resistenza 1,53E+18Ω/cm-3 Dispositivi optoelettronici, strati isolanti di materiali semiconduttori e Filtri UV



Mentre i dispositivi a base di silicio sono stati in grado di produrre dispositivi relativamente efficienti, le caratteristiche migliorate del nitruro di gallio danno ai semiconduttori GaN il vantaggio di perdere molta meno energia per il calore.L'ampio bandgap consente ai dispositivi GaN di sostenere temperature molto più elevate rispetto al silicio, consentendo un livello più elevato di efficienza energetica ai tuoi dispositivi preferiti in generale.



Substrato di nitruro di gallio - Livello di ricerca
Dimensione 10*15 mm 10*10 mm
Spessore 0,6~0,8 mm
Orientamento (010)
Doping SN
Superficie lucida Singolo lato lucidato
Resistività/Nd-Na 2.00E+17 1.53E+18
FWHM <350 secondi d'arco
RA ≤0,5 nm
Pacchetto Confezionato in camera bianca di classe 100, in atmosfera di azoto





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
