Dettagli:
|
| Nome di prodotto: | substrati indipendenti a 2 pollici di N-GaN | Dimensioni: | 50,0 ±0.3mm |
|---|---|---|---|
| Spessore: | 400 ± 30μm | Piano di orientamento: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| TTV: | ≤ 15µm | Arco: | ≤ 20μm |
| Evidenziare: | wafer gan di epi di 12.5mm,wafer del nitruro di gallio 2inch,wafer gan di epi 2Inch |
||

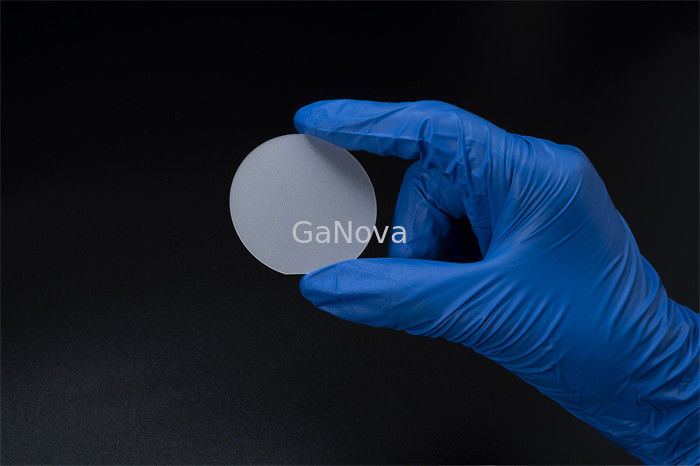

(1 - 100) ±0.1o, substrati indipendenti a 2 pollici 12,5 di millimetro N-GaN del ± 1 GaN-FS-C-N-C50-SSP
il C-fronte 2inch Si-ha verniciato la resistività indipendente n tipa del substrato di monocristallo di GaN < 0="">
La crescita dei film Si-verniciati μm-spessi di 1 GaN è stata realizzata da PSD con il magnetron pulsato che farfuglia le fonti in un'atmosfera di N2/Ar. Il si che vernicia la concentrazione in GaN è stato controllato dal 1020 del del × del dei 1016 - 2 del × di 2 il cm −3 variando il cambiamento continuo del vapore di si da una fonte monocristallina semi conduttrice di si.
Nello studio, abbiamo studiato come le proprietà elettriche di GaN hanno preparato da PSD dipendono dal si che vernicia le concentrazioni facendo uso delle misure ad effetto hall temperatura-dipendenti.
| substrati indipendenti a 2 pollici di N-GaN | ||||||
|
Livello di produzione (P) |
Ricerca (R) |
Manichino (D) |
Nota: (1) 5 punti: gli angoli del miscut di 5 posizioni sono 0,55 ±0.15o (2) 3 punti: il miscut si inclina delle posizioni (2, 4, 5) sono 0,55 ±0.15o (3) area utilizzabile: esclusione della periferia e di macro difetti (fori) |
|||
| P+ | P | P | ||||
| Oggetto | GaN-FS-C-N-C50-SSP | |||||
| Dimensioni | 50,0 ±0.3 millimetro | |||||
| Spessore | 400 μm del ± 30 | |||||
| Piano di orientamento | (1 - 100) ±0.1o, ± 12,5 1 millimetro | |||||
| TTV | μm del ≤ 15 | |||||
| ARCO | μm del ≤ 20 | |||||
| Resistività (300K) | ≤ 0,02 Ω·cm per N tipo (Si-verniciato) | |||||
| Rugosità di superficie del fronte di GA | ≤ un trattamento lucidato e di superficie di 0,3 nanometri (per l'epitassia) | |||||
| Rugosità di superficie del fronte di N | 0,5 ~1,5 μm (singolo lato lucidato) | |||||
| Aereo di C (0001) fuori dall'angolo verso l'M.-asse (angoli del miscut) |
0,55 ± 0,1o (5 punti) |
0.55± 0,15o (5 punti) |
0,55 ± 0,15o (3 punti) |
|||
| Infilatura della densità di dislocazione | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Numero e dimensione massima dei fori in Ф47 millimetro nel centro | 0 | μm di 3@1000 del ≤ | μm di 12@1500 del ≤ | μm di 20@3000 del ≤ | ||
| Area utilizzabile | > 90% | >80% | >70% | |||
| Pacchetto | Imballato in un locale senza polvere in singolo contenitore del wafer | |||||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
