| Nome di prodotto: | Sapphire Substrate Wafer | Orientamento di superficie: | Un-aereo (11-20) |
|---|---|---|---|
| Materiale: | ₃ del ₂ O di Al di elevata purezza (>99.995%) | Spessore: | 430 ±10μm |
| R-aereo: | R9 | Diametro: | 50,8 ±0.10 |
| Evidenziare: | A Plane Sapphire Wafer,EPI ready al2o3 wafer,Sapphire Wafer lucidato a specchio |
||

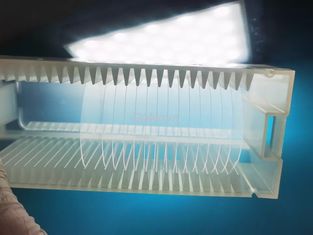

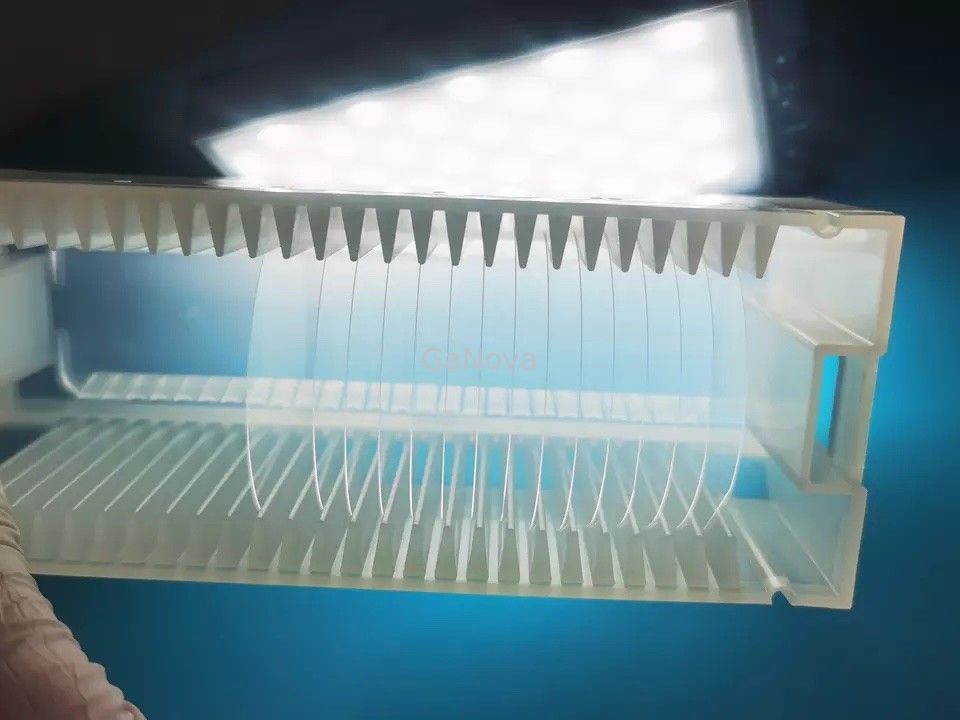

Diametro 50 mm Sapphire Substrato Wafer lucidato a specchio EPI-Ready
JDCD08-001-001 Wafer di substrato in zaffiro diametro 50 mm, spessore 430 μm, orientamento del cristallo C/M0.2, DI lunghezza (mm) 16 chip LED, materiale del substrato
I substrati in zaffiro non vengono mai ordinati uno per uno.Invece gli ordini per questo articolo vengono effettuati sempre all'ingrosso in quanto utilizzati in grandi industrie come quella dei semiconduttori.In alcuni casi, i produttori di substrati richiedono alle aziende di effettuare un ordine minimo.Prima di effettuare un ordine, ricordati di controllare lo stesso, in quanto può variare da una società all'altra.
|
Parametri |
Specifica | ||
| Unità | Bersaglio | Tolleranza | |
| Materiale | Elevata purezza Al2O3 (＞ 99,995%) | ||
| Diametro | mm | 50.8 | ±0,10 |
| Spessore | micron | 430 | ±10 |
| Orientamento della superficie | A-aereo (11-20) | ||
| -Off Angolo verso l'asse M | grado | 0.00 | ±0,10 |
| -Off Angolo verso l'asse A | grado | 0.00 | ±0,10 |
| Orientamento piatto | Piano C(0001) | ||
| - Angolo di offset piatto | grado | 0.0 | ±0,2 |
| Lunghezza piatta | mm | 16.0 | ±1 |
| Piano R | R9 | ||
| Superficie frontale Rugosità (Ra) | nm | ＜0.3 | |
| Rugosità della superficie posteriore | micron | 0,9~1,2μm | |
| Superficie frontale Qualità | Lucidato a specchio, pronto per l'EPI | ||
| Bordo in ostia | tipo R | ||
| Ampiezza dello smusso | micron | 80-160 | |
| Radiante angolo incluso tra bordo piatto e bordo arrotondato | mm | R=9 | |
| TTV | micron | ≤5 | |
| LTV(5x5mm) | micron | ≤1,5 | |
| Arco | micron | 0~-5 | |
| Ordito | micron | ≤10 | |
| Marchio laser | Come richiesto dal cliente | ||
