lo specchio di 50mm Sapphire Wafer R9 ha lucidato il tipo pronto del bordo R del wafer di EPI

lo specchio di 50mm Sapphire Wafer R9 ha lucidato il tipo pronto del bordo R del wafer di EPI
lo specchio di 50mm Sapphire Wafer R9 ha lucidato il tipo pronto del bordo R del wafer di EPI

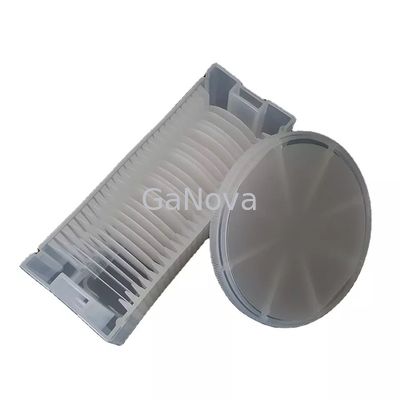

Grande immagine :  lo specchio di 50mm Sapphire Wafer R9 ha lucidato il tipo pronto del bordo R del wafer di EPI

Dettagli:
Numero di modello: JDCD08-001-001
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T

lo specchio di 50mm Sapphire Wafer R9 ha lucidato il tipo pronto del bordo R del wafer di EPI

descrizione
Diametro: 50,8 ±0.10 Orientamento di superficie: Un-aereo (11-20)
Segno del laser: Come cliente richiesto Bordo del wafer: R tipo
Materiale: ₃ del ₂ O di Al di elevata purezza (>99.995%) Spessore: 430 ±15μm
Evidenziare:

50mm Sapphire Wafer

,

Wafer pronto di EPI lucidato specchio

,

Sapphire Wafer R9

LospecchioR9 di Al2laO3>99.995%di elevata purezzaha lucidatoilbordoEPI-prontodelwaferRtipo

JDCD08-001-001 wafer del substrato dello zaffiro del diametro 50mm, Thk 430μm, orientamento di cristallo C/M0.2, della lunghezza (millimetro) un chip di 16 LED, materiale del substrato

Il rendimento elevato dei dispositivi basati del silicio (si) e del germanio (GE) può essere reso a Sapphire Substrate diretta possibile, che permette che i chipset siano molto veloci nella prestazione. La presenza di si e di GE assicura l'alta mobilità di elettrone e la densità gemellata bassa di difetto nei chipset. La mobilità di elettrone nei dispositivi di SiGe è superiore a nel caso dei dispositivi di si.

Parametri

Specificazione
Unità Obiettivo Tolleranza
Materiale Al2 O3 (>99.995%) di elevata purezza
Diametro millimetro 50,8 ±0.10
Spessore μm 430 ±15
Orientamento di superficie C-aereo (0001)
- Fuori dall'angolo verso l'M.-asse grado 0,20 ±0.10
- Fuori dall'angolo verso l'Un-asse grado 0,00 ±0.10
Orientamento piano Un-aereo (11-20)
- Angolo di derivazione piano grado 0,0 ±0.2
Lunghezza piana millimetro 16,0 ±1
R-aereo R9
Rugosità di superficie anteriore (Ra) nanometro <0.3
Rugosità di superficie posteriore μm 0.8~1.2μm
Qualità di superficie anteriore Lo specchio ha lucidato, EPI-pronto
Bordo del wafer R tipo
Ampiezza di smusso μm 80-160
Radiante incluso di angolo fra il bordo piano ed il bordo rotondo millimetro R=9
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Arco μm 0~-5
Filo di ordito μm ≤10
Segno del laser Come cliente richiesto

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
