Dettagli:
|
| Orientamento di superficie: | Un-aereo (11-20) | Materiale: | ₃ del ₂ O di Al di elevata purezza (>99.995%) |
|---|---|---|---|
| Spessore: | 430±15μm | R-aereo: | R9 |
| Diametro: | 50,8 ±0.10 | Bordo del wafer: | R tipo |
| Evidenziare: | Thk 430um Sapphire Substrate,R del tipo wafer a semiconduttore,OEM di Sapphire Substrate |
||

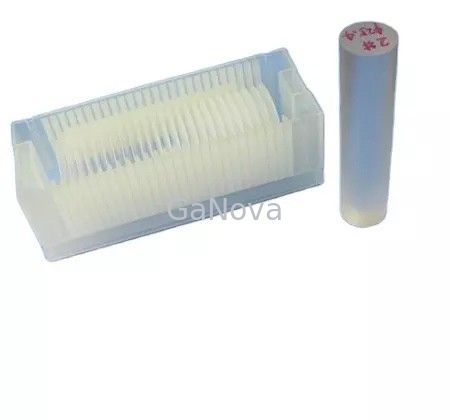

Thk 430μm Sapphire Substrate Wafer Crystal Orientation C/M0.2, della lunghezza (millimetro) un chip di 16 LED
JDCD08-001-001 wafer del substrato dello zaffiro del diametro 50mm, Thk 430μm, orientamento di cristallo C/M0.2, della lunghezza (millimetro) un chip di 16 LED, materiale del substrato
Nella produzione pratica, il wafer dello zaffiro è fatto tagliando la barra di cristallo e poi frantumando e lucidando. Generalmente, il wafer a semiconduttore è inciso un wafer tramite il taglio del cavo o la tagliatrice multiconduttore.
Lo zaffiro è un materiale di una combinazione unica di proprietà fisiche, chimiche ed ottiche, che lo rendono resistente ad erosione di temperatura elevata, dello shock termico, dell'acqua e della sabbia e di graffio. È un materiale superiore della finestra per molte applicazioni di IR da 3µm a 5µm. i substrati dello zaffiro dell'C-aereo sono ampiamente usati coltivare i composti di II-VI e di III-V quale GaN per il LED ed i diodi laser blu, mentre i substrati dello zaffiro dell'R-aereo sono usati per il deposito etero-epitassiale di silicio per le applicazioni microelettroniche di IC.
|
Parametri |
Specificazione | ||
| Unità | Obiettivo | Tolleranza | |
| Materiale | Al2 O3 (>99.995%) di elevata purezza | ||
| Diametro | millimetro | 50,8 | ±0.10 |
| Spessore | μm | 430 | ±15 |
| Orientamento di superficie | C-aereo (0001) | ||
| - Fuori dall'angolo verso l'M.-asse | grado | 0,20 | ±0.10 |
| - Fuori dall'angolo verso l'Un-asse | grado | 0,00 | ±0.10 |
| Orientamento piano | Un-aereo (11-20) | ||
| - Angolo di derivazione piano | grado | 0,0 | ±0.2 |
| Lunghezza piana | millimetro | 16,0 | ±1 |
| R-aereo | R9 | ||
| Rugosità di superficie anteriore (Ra) | nanometro | <0.3 | |
| Rugosità di superficie posteriore | μm | 0.8~1.2μm | |
| Qualità di superficie anteriore | Lo specchio ha lucidato, EPI-pronto | ||
| Bordo del wafer | R tipo | ||
| Ampiezza di smusso | μm | 80-160 | |
| Radiante incluso di angolo fra il bordo piano ed il bordo rotondo | millimetro | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5x5mm) | μm | ≤1.5 | |
| Arco | μm | 0~-5 | |
| Filo di ordito | μm | ≤10 | |
| Segno del laser | Come cliente richiesto | ||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
