Dettagli:
|
| Orientamento di superficie: | Un-aereo (11-20) | Nome di prodotto: | 50mm Sapphire Substrate Wafer |
|---|---|---|---|
| Materiale: | ₃ del ₂ O di Al di elevata purezza (>99.995%) | Spessore: | 430±10μm |
| R-aereo: | R9 | Diametro: | 50,8 ±0.10 |
| Evidenziare: | Sapphire Substrate 440um,zaffiro 50mm di monocristallo,Sapphire Substrate piana |
||

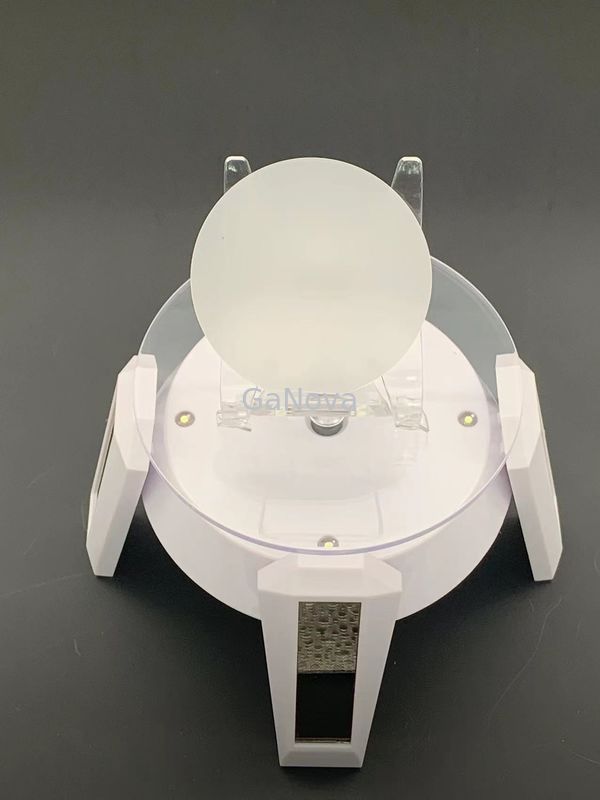

50mm Sapphire Substrate Wafer Thk 430μm della lunghezza (millimetro) un chip di 16 LED
JDCD08-001-001 wafer del substrato dello zaffiro del diametro 50mm, Thk 430μm, orientamento di cristallo C/M0.2, della lunghezza (millimetro) un chip di 16 LED, materiale del substrato
Il materiale si sviluppa ed orientato ed i substrati sono fabbricati e lucidati ad una superficie Epi-pronta libera di danno estremamente regolare su una o ad entrambi i lati del wafer. Vari orientamenti del wafer e dimensioni fino a 6" diametro sono disponibili.
I substrati dello zaffiro dell'Un-aereo - sono usati solitamente per le applicazioni microelettroniche ibride che richiedono una costante di dielettrico uniforme ed altamente che isolano le caratteristiche.
Substrati dell'C-aereo - tenda ad essere usato per i composti del ll-Vl e del lll-V, quale GaN, per il LED luminoso ed i diodi laser blu e verdi.
Substrati dell'R-aereo - questi sono preferiti per il deposito etero-epitassiale di silicio utilizzato nelle applicazioni microelettroniche di IC.
|
Parametri |
Specificazione | ||
| Unità | Obiettivo | Tolleranza | |
| Materiale | Elevata purezza Al2O3 (>99.995%) | ||
| Diametro | millimetro | 50,8 | ±0.10 |
| Spessore | μm | 430 | ±10 |
| Orientamento di superficie | Un-aereo (11-20) | ||
| - Fuori dall'angolo verso l'M.-asse | grado | 0,00 | ±0.10 |
| - Fuori dall'angolo verso l'Un-asse | grado | 0,00 | ±0.10 |
| Orientamento piano | C-aereo (0001) | ||
| - Angolo di derivazione piano | grado | 0,0 | ±0.2 |
| Lunghezza piana | millimetro | 16,0 | ±1 |
| R-aereo | R9 | ||
| Rugosità di superficie anteriore (Ra) | nanometro | <0.3 | |
| Rugosità di superficie posteriore | μm | 0.9~1.2μm | |
| Qualità di superficie anteriore | Lo specchio ha lucidato, EPI-pronto | ||
| Bordo del wafer | R tipo | ||
| Ampiezza di smusso | μm | 80-160 | |
| Radiante incluso di angolo fra il bordo piano ed il bordo rotondo | millimetro | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5x5mm) | μm | ≤1.5 | |
| Arco | μm | 0~-5 | |
| Filo di ordito | μm | ≤10 | |
| Segno del laser | Come cliente richiesto | ||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
