Dettagli:
|
| Crystal Form: | 4H-N/S | Nome di prodotto: | specificazione del substrato del carburo del diameterSilicon 2inch (sic) |
|---|---|---|---|
| Diametro: | 50.8mm±0.38mm | Orientamento piano secondario: | Silicio rivolto verso l'alto: 90°CW. da flat±5.0° principale |
| Lunghezza piana primaria: | 15.9mm±1.7mm 8,0 mm±1.7 millimetro | Lunghezza piana secondaria: | Nessun piano secondario |
| Misorientation ortogonale: | ±5.0° | Spessore a: | 260μm±25μm |
| Evidenziare: | Substrato SiC di livello P,substrato in carburo di silicio per dispositivi a microonde,substrato SiC da 2 pollici |
||
Substrato SiC da 2 pollici di livello P 4H-N/SI<0001>260um±25um per dispositivi di potenza e dispositivi a microonde

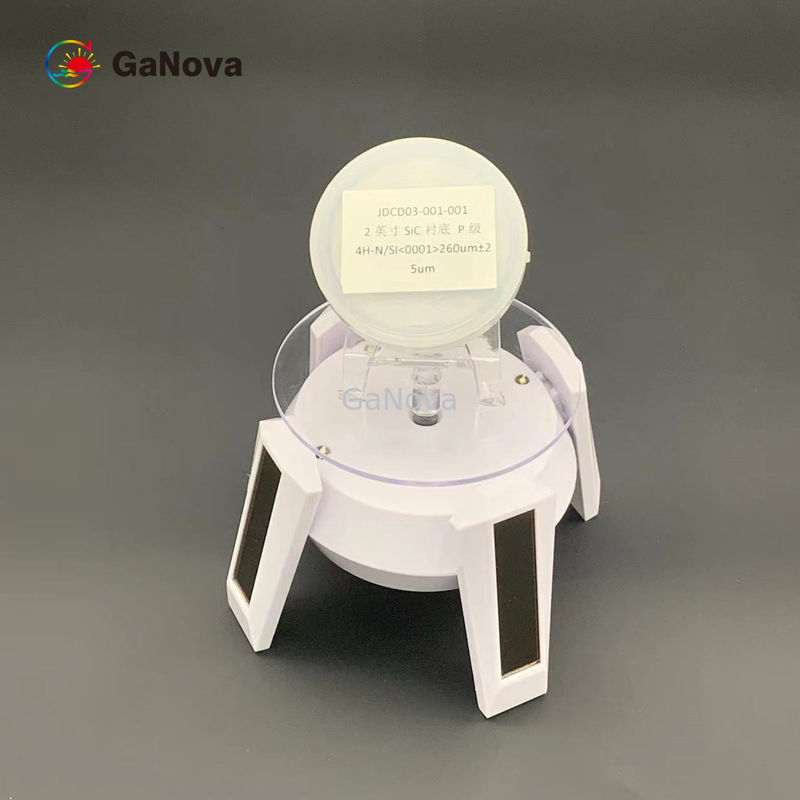

JDCD03-001-001 Substrato SiC da 2 pollici Livello P 4H-N/SI<0001>260μm±25μm per dispositivi di alimentazione e dispositivi a microonde
Panoramica
Caratteristiche principali
Ottimizza le prestazioni mirate e il costo totale di proprietà per i dispositivi elettronici di potenza di nuova generazione
Wafer di grande diametro per migliori economie di scala nella produzione di semiconduttori
Intervallo di livelli di tolleranza per soddisfare esigenze specifiche di fabbricazione del dispositivo
Alta qualità del cristallo
Bassa densità di difetti
| Specifiche del substrato di carburo di silicio (SiC) di diametro 2 pollici | ||
| Grado | Grado di produzione (grado P) | |
| Dimetro | 50,8 mm ± 0,38 mm | |
| Spessore | 260μm±25μm | |
| Orientamento wafer | In asse: <0001>±0,5° per 4H-N/4H-SI, Fuori asse: 4,0° verso <1120 > ±0,5° per 4H-N/4H-SI | |
| Densità del microtubo | ≤5 cm-² | |
| Resistività | 4H-N | 0,015~0,028Ω·cm |
| 4H-SI | ＞1E5Ω·cm | |
| Orientamento piatto primario | {10-10}±5,0° | |
| Lunghezza piatta primaria | 15,9 mm ± 1,7 mm | |
| Lunghezza piatta primaria | 8,0mm±1,7mm | |
| Orientamento piatto secondario | Silicio rivolto verso l'alto: 90° CW.da Prime flat±5.0° | |
| Esclusione del bordo | 1mm | |
| TTV/Arco/Ordito | ≤15μm/≤25μm/≤25μm | |
| Rugosità | Faccia in silicone | CMP Ra≤0,5 nm |
| Faccia in carbonio | Polacco Ra≤1.0nm | |
| Crepe sui bordi causate dalla luce ad alta intensità | Nessuno | |
| Piastre esagonali di luce ad alta intensità | Area cumulativa≤1% | |
| Aree Polytype da luce ad alta intensità | Nessuno | |
| Graffi sulla superficie del silicio causati dalla luce ad alta intensità | 3 graffi su 1 x lunghezza cumulativa del diametro del wafer | |
| Edge Chips High By Intensity Light light | Nessuno | |
| Contaminazione superficiale del silicio ad alta intensità | Nessuno | |

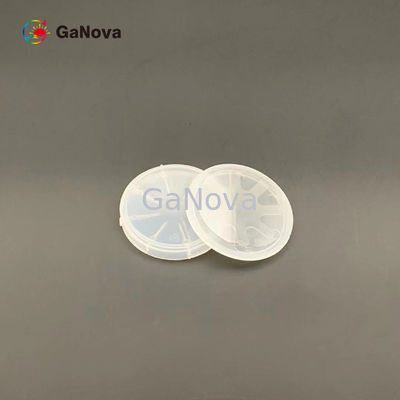

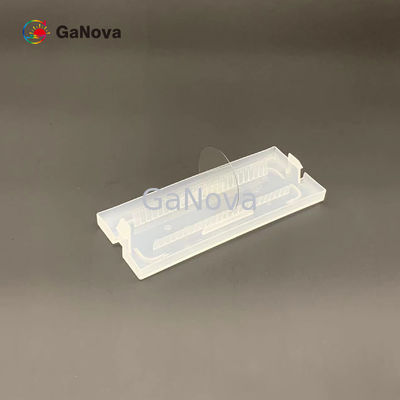

| Confezione | Cassetta multi-wafer o contenitore singolo wafer | |
Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
