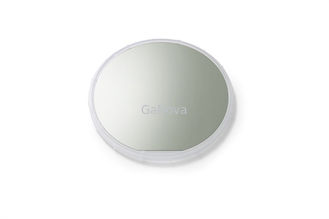

Tipo substrato d'isolamento 150mm di SI di livello P dei semi di 6inch 4H sic

Tipo substrato d'isolamento 150mm di SI di livello P dei semi di 6inch 4H sic
Tipo substrato d'isolamento 150mm di SI di livello P dei semi di 6inch 4H sic

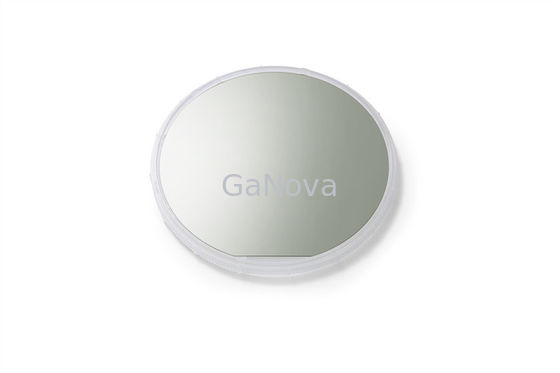

Grande immagine :  Tipo substrato d'isolamento 150mm di SI di livello P dei semi di 6inch 4H sic

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD03-002-005
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T

Tipo substrato d'isolamento 150mm di SI di livello P dei semi di 6inch 4H sic

descrizione
Nome di prodotto: Wafer sic epitassiale Crystal Form: 4h
Diametro: 150,0 mm+0,0/-0,2 mm Orientamento di superficie: {0001}±0,2°
Lunghezza del bordo di riferimento principale: Tacca Lunghezza del bordo di riferimento secondario: Nessun bordo di sottoriferimento
Evidenziare:

substrato d'isolamento dei semi 4H

,

Substrato del carburo di silicio di livello P

,

substrato d'isolamento dei semi 6inch

Substrato d'isolamento 350.0±25.0μm MPD≤0.5/cm2 Resistivity≥1E9Ω 6inch 4H-SiC dei semi Si tipi di livello P·cm

livello P 350.0±25.0μm Si tipi MPD≤0.5/cm2 Resistivity≥1E9Ω del substrato di 6inch 4H-SiC·cm per i dispositivi di a microonde e di potere

Panoramica

Sic ha le seguenti proprietà:

  • Ampia energia Bandgap
  • Alto campo elettrico di ripartizione
  • Alta velocità di deriva di saturazione
  • Alta conducibilità termica

Sic è usato per la lavorazione dei dispositivi molto ad alta tensione ed ad alta potenza quali i diodi, i transistor di potenza ed i dispositivi di a microonde di alto potere. Confrontato ai Si-dispositivi convenzionali, a dispositivi di potere basati a SIC hanno tensioni più veloci della velocità di commutazione più alte, le resistenze parassitarie più basse, più di piccola dimensione, richiesto più di meno di raffreddamento dovuto la capacità ad alta temperatura.

substrato d'isolamento dei semi di 6inch 4H-SiC

Prestazione di prodotto P D
Forma di cristallo 4H
Politipico Non concedere Area≤5%
Micropipe Densitya ≤0.5/cm2 ≤5/cm2
Sei quadrati svuotano Non concedere Area≤5%
Cristallo ibrido di superficie di esagono Non concedere
wrappage a Area≤0.05% N/A
Resistività ≥1E9Ω·cm ≥1E5Ω·cm

(0004) XRD

Mezza larghezza di altezza della curva d'oscillazione (FWHM)

Arcsecond ≤45

N/A

Diametro 150.0mm+0.0/-0.2mm
Orientamento di superficie {0001} ±0.2°
Lunghezza del bordo di riferimento principale Tacca
Lunghezza del bordo di riferimento secondario Nessun bordi di sotto-riferimento
Orientamento della tacca <1-100>±1°
Angolo della tacca 90° +5°/-1°
Grado della tacca di profondità Dal bordo 1mm +0.25mm/-0mm
preparazione della superficie C-fronte: Lucidatura, Si-fronte: Lucidatura meccanica chimica (CMP)
Il bordo del wafer smusso del bordo del wafer

Rugosità di superficie (10μm×10μm)

C-fronte Ra≤0.5 nanometro del fronte Ra≤0.2 nanometro di si

spessore

350.0μm±25.0μm

LTV (10mm×10mm) a

≤2µm

≤3µm

TTVa

≤6µm

≤10µm

Bowa

≤25µm

≤40µm

Warpa

≤40µm

≤60µm

Bordo/lacuna rotti I bordi di crollo di una lunghezza e di una larghezza di ≥0.5mm non sono permessi ≤2 ed ogni lunghezza e larghezza di ≤1.0mm
scratcha ≤5And il is≤ di lunghezza totale 0,5 volte il diametro ≤5 ed i tempi di lunghezza totale is≤1.5 il diametro
difetto non concedere
inquinamento non concedere
Rimozione del bordo

3mm

Nota: l'esclusione del bordo di 3mm è usata per gli oggetti segnati con il A.

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
