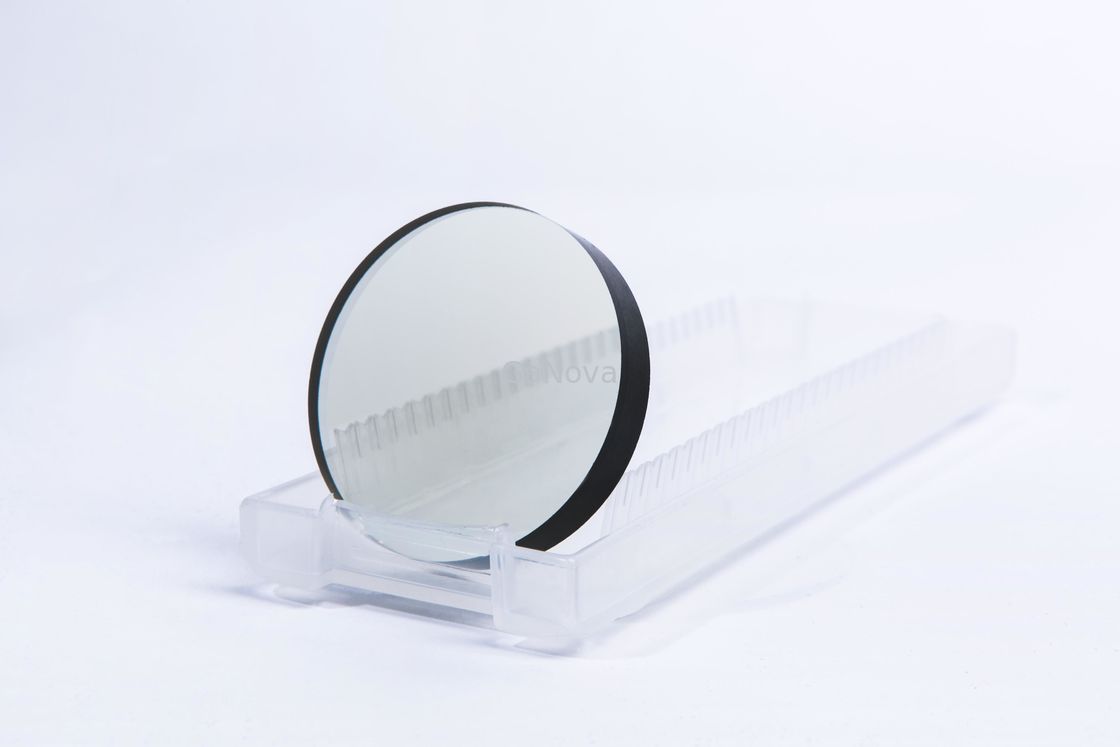

Cristallo di seme del carburo di silicio JDZJ01-001-007

Cristallo di seme del carburo di silicio JDZJ01-001-007
Cristallo di seme del carburo di silicio JDZJ01-001-007

Grande immagine :  Cristallo di seme del carburo di silicio JDZJ01-001-007

Dettagli:
Numero di modello: JDZJ01-001-007
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionato in camera bianca in contenitore singolo seme
Tempi di consegna: 3-4 giorni della settimana
Contatto

Cristallo di seme del carburo di silicio JDZJ01-001-007

descrizione
Diametro: 105 ± 0,5 mm Tipo del trasportatore: 500±50μm
TTV: ≤15μm Arco (μm) /Warp (μm): ≤45
Orientamento di cristallo: 4°off-axis toward<11-20>±0.5° Lunghezza del bordo di posizionamento principale: 32,5±2,0
Sottoposizione dege lunghezza: 18,0±2,0 resistività: 0.01~0.028Ω·cm
Evidenziare:

Cristallo di semi di carburo di silicio

Cristallo di seme del carburo di silicio JDZJ01-001-007

Gli apparecchi elettronici si sono formati in sic possono funzionare estremamente alle temperature elevate senza sofferenza a partire dagli effetti intrinsechi della conduzione perché di ampio bandgap di energia. Inoltre, questa proprietà concede sic emettere ed individuare la luce a onde corte che fa il montaggio di bluelight che emette i diodi ed i rivelatori fotoelettrici UV ciechi quasi solari possibili.

4&6inch sic seminano di cristallo
Grado Livello S Livello S
Specifiche del cristallo di seme 6" sic 6" sic
Diametro (millimetri) 105±0.5 153±0.5
Spessore (μm) 500±50 350±20 o 500±50
TTV (μm) ≤15 ≤15
Arco (μm) /Warp (μm) ≤45 ≤60
Orientamento di cristallo 4°off-axis toward±0.5°<11-20> 4°off-axis toward±0.5°<11-20>
Lunghezza di posizionamento principale del bordo 32.5±2.0 18.0±2.0
Lunghezza del dege di Subposition 18.0±2.0 6.0±2.0
Posizionamento della direzione del bordo

Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5°

Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5°

Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5°

Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5°
Resistività 0.01~0.028Ω·cm 0.01~0.028Ω·cm
Rugosità di superficie SSP, lucidatura del fronte di C, Ra≤1.0nm DSP, fronte Ra≤1.0nm di C
Diametro di zona di monocristallo (millimetri) ≥102mm ≥150mm
Densità del microtubulo ≤1/cm2 ≤1/cm2
Lato di crollo ≤1mm ≤2mm
Metodo d'imballaggio Imballaggio del pezzo singolo Imballaggio del pezzo singolo
Nota: La zona di monocristallo si riferisce all'area senza crepa e polytype.

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.

Prodotto Tag:

Grado di cristallo del carburo di silicio P,

Carburo di silicio 4H di cristallo,

Tipo di N sic di cristallo

Dettagli di contatto
Shanghai GaNova Electronic Information Co., Ltd.

Persona di contatto: Xiwen Bai (Ciel)

Telefono: +8613372109561

Invia la tua richiesta direttamente a noi (0 / 3000)
