Dettagli:
|
Tipo del trasportatore: | N-TYPE | resistività: | 0.015~0.028ohm.cm |
---|---|---|---|
Orientamento: | 4,0°±0,2° | Orientamento piano primario: | {10-10} ±5.0° |
Lunghezza piatta primaria: | 32,5 mm ± 2,0 mm | Orientamento piano secondario: | Si-fronte: 90°cw.from flat±5° primario |
Evidenziare: | 0.015ohm.cm Cristallo di carburo di silicio,cristallo sic tipo N,cristallo di carburo di silicio 32 |

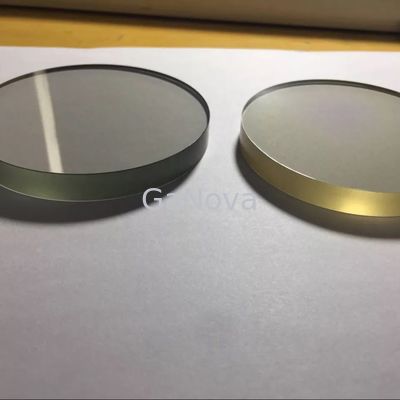

0,015~0,028ohm.Cm SiC Seed Crystal 4" P Grade N-Type Orientamento 4,0°±0,2°
SiC Seed Crystal 4" PGrado
SiC CRYSTAL è un grano o una polvere di carburo di silicio ad altissima purezza, prodotto appositamente per ottenere livelli estremamente bassi di impurità.Viene utilizzato per misurare le impurità all'interno del cristallo SiC perché, a differenza del carburo di silicio verde o nero, i livelli di impurità sono così bassi che le tecniche di misurazione tradizionali non ne rilevano la presenza.SiC Crystal è disponibile in diversi livelli di purezza e in dimensioni personalizzate in base alle esigenze.
Specifiche del lingotto SiC da 6 pollici | ||
Grado | Grado di produzione | Grado fittizio |
Politipo | 4H | |
Diametro | 100,0 mm ± 0,5 mm | |
Tipo di corriere | Tipo N | |
Resistività | 0,015~0,028ohm.cm | |
Orientamento | 4,0°±0,2° | |
Orientamento piatto primario | {10-10}±5,0° | |
Lunghezza piatta primaria | 32,5 mm ± 2,0 mm | |
Orientamento piatto secondario | Si-face: 90°cw.from piatto primario±5° | |
Lunghezza piatta secondaria | 18,0 mm ± 2,0 mm | |
Crepe sui bordi dovute a luce ad alta intensità | ≤1mm in radiale | ≤3mm in radiale |
Piastre esagonali con luce ad alta intensità | Dimensioni<1mm, area cumulativa<1% | Area cumulativa <5% |
Aree Polytype da luce ad alta intensità | Nessuno | area ≤5%. |
Densità del microtubo | È un test distruttivo.In caso di disaccordo, i campioni per il nuovo test del fornitore devono essere forniti dal cliente. |
È un test distruttivo.In caso di disaccordo, i campioni per il nuovo test del fornitore devono essere forniti dal cliente.
|
Chip di bordo | ≤1 con lunghezza e larghezza massima 1 mm | ≤3 con lunghezza e larghezza massima 3 mm |
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
