Dettagli:
|
| Politipo: | 4h | Diametro: | 100,0 mm ± 0,5 mm |
|---|---|---|---|
| Tipo del trasportatore: | N-TYPE | resistività: | 0.015~0.028ohm.cm |
| Orientamento piano primario: | {10-10} ±5.0° | Lunghezza piatta primaria: | 32,5 mm ± 2,0 mm |
| Evidenziare: | cristallo del carburo di silicio di 32.5mm,Sic cristallo di seme 100.0mm,Cristallo 4" del carburo di silicio |
||

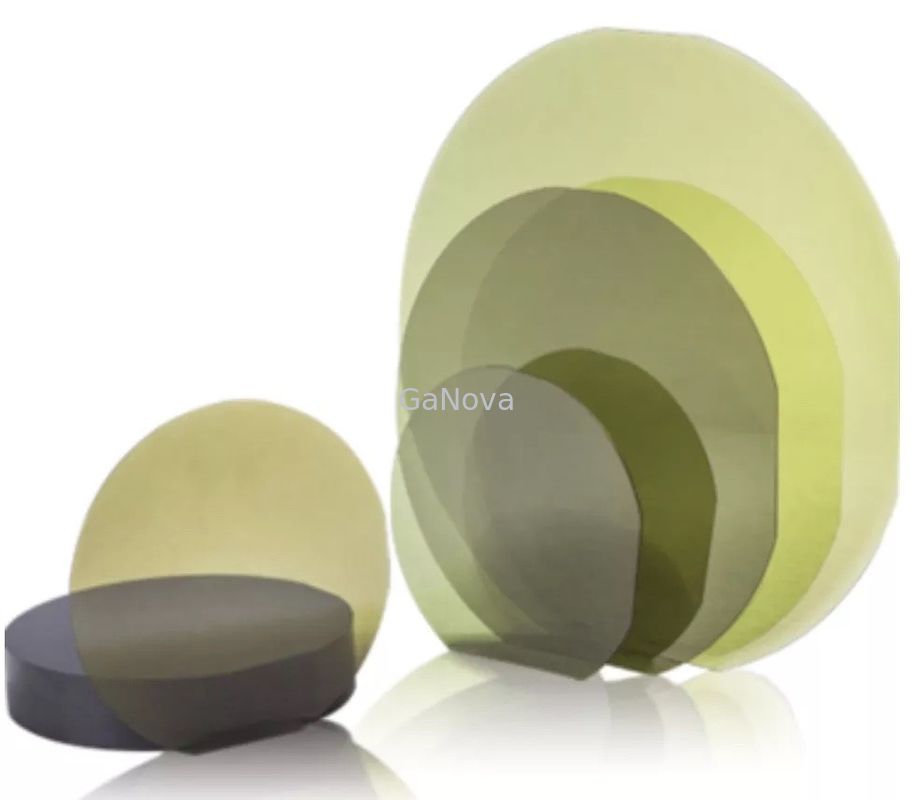

La lunghezza piana primaria 32.5mm±2.0mm sic semina il cristallo 4" grado 100.0mm±0.5mm 0.015~0.028ohm.cm di P
Sic semini il cristallo 4" PGrade
Sic può resistere ad una pendenza di tensione (o al campo elettrico) oltre otto volte maggior di che il si o il GaAs senza subire la ripartizione di valanga. Questo campo elettrico di alta ripartizione permette alla lavorazione dei dispositivi molto ad alta tensione e ad alta potenza quali i diodi, dei transitors di potere, dei tiristori di potere e dei limitatori di sovracorrente come pure dei dispositivi di a microonde di alto potere. Ulteriormente, permette che i dispositivi siano disposti molto vicino insieme, fornendo l'alta densità di intasamento del dispositivo per i circuiti integrati.
| sic specifiche del lingotto 6inch | ||
| Grado | Grado di produzione | Grado fittizio |
| Politype | 4H | |
| Diametro | 100.0mm±0.5mm | |
| Tipo del trasportatore | N tipo | |
| Resistività | 0.015~0.028ohm.cm | |
| Orientamento | 4.0°±0.2° | |
| Orientamento piano primario | {10-10} ±5.0° | |
| Lunghezza piana primaria | 32.5mm±2.0mm | |
| Orientamento piano secondario | Si-fronte: 90°cw.from flat±5° primario | |
| Lunghezza piana secondaria | 18.0mm±2.0mm | |
| Crepe del bordo da luce ad alta intensità | ≤1mm in parte radiale | ≤3mm in parte radiale |
| Piatti della sfortuna da luce ad alta intensità | Size<1mm, area<1% cumulativo | Area<5% cumulativo |
| Aree di Polytype da luce ad alta intensità | Nessuno | ≤5%area |
| Densità di MicroPipe | È criterio distruttivo. Se del disaccordo, i campioni per il nuovo test del fornitore è fornito dal cliente. |
È criterio distruttivo. Se del disaccordo, i campioni per il nuovo test del fornitore è fornito dal cliente.
|
| Chip del bordo | ≤1 con la lunghezza massima e la larghezza 1 millimetro | ≤3 con la lunghezza massima e la larghezza 3 millimetri |
