Dettagli:
|
| Politipo: | 4h | Diametro: | 105 ± 0,5 mm |
|---|---|---|---|
| Spessore: | 500±50μm | TTV: | ≤15μm |
| Arco (μm) /Warp (μm): | ≤45 | Orientamento di cristallo: | 4°off-axis toward<11-20>±0.5° |
| Evidenziare: | Cristallo di semi di SiC da 6 pollici. |
||

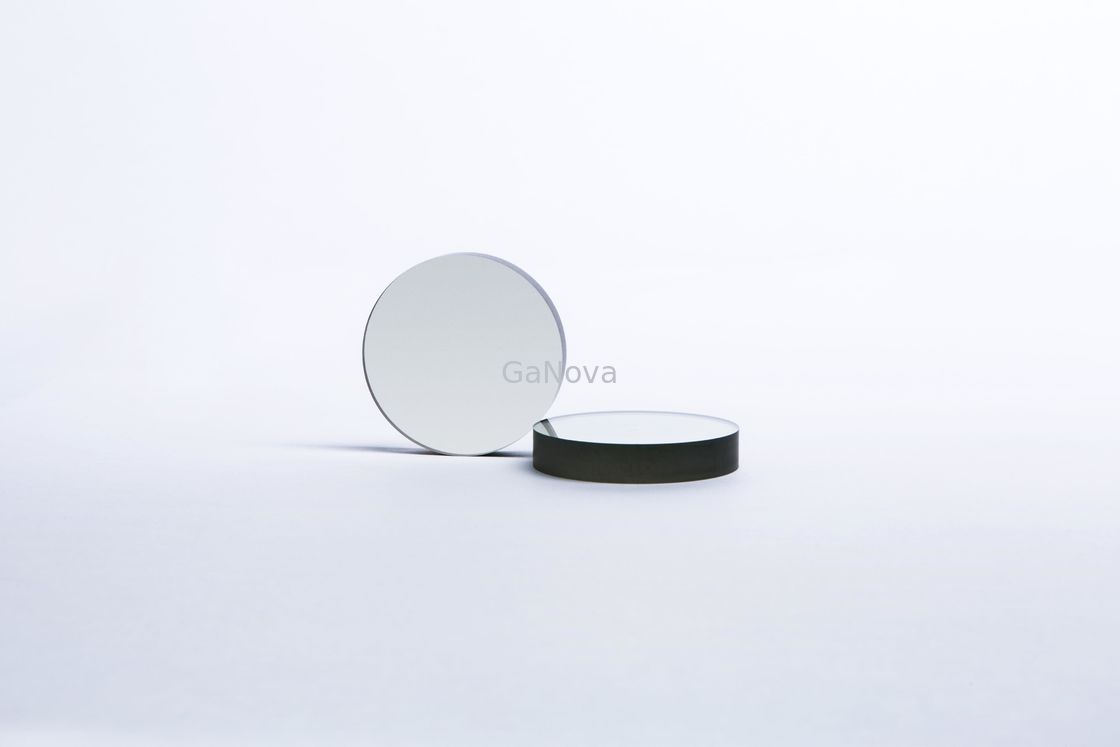

JDZJ01-001-008 Cristallo seme SiC da 4 e 6 pollici
Le proprietà fisiche ed elettroniche del SiC lo rendono il principale materiale semiconduttore per dispositivi elettronici optoelettronici a lunghezza d'onda corta, resistenti alle alte temperature, alle radiazioni e ad alta potenza/alta frequenza.
Il SiC può resistere a un gradiente di tensione (o campo elettrico) oltre otto volte maggiore rispetto a Si o GaAs senza subire rotture da valanga.Questo campo elettrico ad alta rottura consente la fabbricazione di dispositivi ad altissima tensione e ad alta potenza come diodi, transitori di potenza, tiristori di potenza e soppressori di picchi, nonché dispositivi a microonde ad alta potenza.Inoltre, consente di posizionare i dispositivi molto vicini tra loro, fornendo un'elevata densità di impacchettamento dei dispositivi per i circuiti integrati.
| Cristallo di seme SiC da 4 e 6 pollici | ||
| Grado | Livello S | Livello S |
| Specifiche dei cristalli di semi | 6”SiC | 6”SiC |
| Diametro (mm) | 105 ± 0,5 | 153±0,5 |
| Spessore (μm) | 500±50 | 350±20 o 500±50 |
| TTV(μm) | ≤15 | ≤15 |
| Bow(μm)/Ordito(μm) | ≤45 | ≤60 |
| Orientamento del cristallo | 4° fuori asse verso <11-20>±0,5° | 4° fuori asse verso <11-20>±0,5° |
| Lunghezza del bordo di posizionamento principale | 32,5±2,0 | 18,0±2,0 |
| Sottoposizione dege lunghezza | 18,0±2,0 | 6,0±2,0 |
| Direzione del bordo di posizionamento |
Faccia Si: ruotare in senso orario lungo il lato di posizionamento principale: 90°±5° Faccia C: ruotare in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
Faccia Si: ruotare in senso orario lungo il lato di posizionamento principale: 90°±5° Faccia C: ruotare in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
| Resistività | 0,01~0,028Ω·cm | 0,01~0,028Ω·cm |
| Ruvidezza della superficie | SSP, lucidatura faccia C, Ra≤1.0nm | DSP, faccia C Ra≤1.0nm |
| Diametro della zona a cristallo singolo (mm) | ≥102mm | ≥150 mm |
| Densità dei microtubuli | ≤1/cm2 | ≤1/cm2 |
| Collasso laterale | ≤1mm | ≤2mm |
| Metodo di confezionamento | Imballo in pezzo unico | Imballo in pezzo unico |
| Nota: la zona a cristallo singolo si riferisce all'area senza crepe e politipo. | ||
