Dettagli:
|
| Filo di ordito (μm): | ≤50μm | Diametro: | 153 ± 0,5 mm |
|---|---|---|---|
| Lunghezza del bordo di posizionamento principale: | 8,0±2,0 | Spessore: | 500±50mm |
| Arco: | ≤50μm | Diametro di zona di monocristallo (millimetri): | ≥150MM |
| Evidenziare: | Cristallo di semi di SiC da 6 pollici,Cristallo di semi di SiC di grado S,φ153±0 |
||

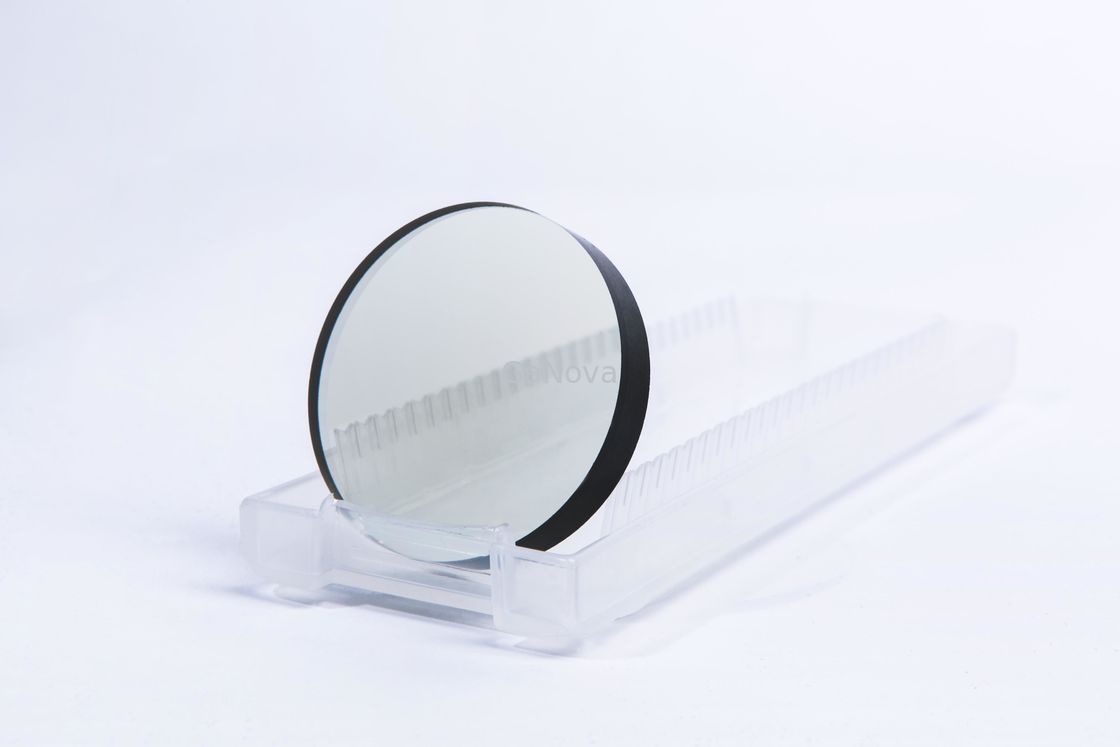

Sic grado 6" del cristallo di seme S grado φ153±0.5mm di S
Sic può resistere ad una pendenza di tensione (o al campo elettrico) oltre otto volte maggior di che il si o il GaAs senza subire la ripartizione di valanga. Questo campo elettrico di alta ripartizione permette alla lavorazione dei dispositivi molto ad alta tensione e ad alta potenza quali i diodi, dei transitors di potere, dei tiristori di potere e dei limitatori di sovracorrente come pure dei dispositivi di a microonde di alto potere. Ulteriormente, permette che i dispositivi siano disposti molto vicino insieme, fornendo l'alta densità di intasamento del dispositivo per i circuiti integrati.
| Grado | Livello S | Livello S |
| Specifiche del cristallo di seme | 6" sic | 6" sic |
| Diametro (millimetri) | 153±0.5 | 155±0.5 |
| Spessore (μm) | 500±50 | 500±50 |
| Arco (μm) | ≤50 | ≤50 |
| Filo di ordito (μm) | ≤50 | ≤50 |
| Orientamento di cristallo | 4°off-axis toward±0.5°<11-20> | 4°off-axis toward±0.5°<11-20> |
| Lunghezza di posizionamento principale del bordo | 18.0±2.0 | 18.0±2.0 |
| Lunghezza del dege di Subposition | 8.0±2.0 | 8.0±2.0 |
| Posizionamento della direzione del bordo |
Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5° Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5° Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
| Resistività | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
| Rugosità di superficie | DSP, fronte Ra≤1.0nm di C | DSP, fronte Ra≤1.0nm di C |
| Diametro di zona di monocristallo (millimetri) | ≥150mm | ≥152mm |
| Densità del microtubulo | ≤0.5/cm2 | ≤0.5/cm2 |
| Lato di crollo | ≤2mm | ≤2mm |
| Metodo d'imballaggio | Imballaggio del pezzo singolo | Imballaggio del pezzo singolo |
| Nota: La zona di monocristallo si riferisce all'area senza crepa e polytype. | ||
